【专利】一种具有四周密封功能的防火阀(专利号:201921580077.5)

专利号：201921580077.5
专利状态：有权
专利类型：[实用新型]
专利申请人：北京上风通风机制造有限公司上虞分公司
专利分类号：F16K17/38(20060101)

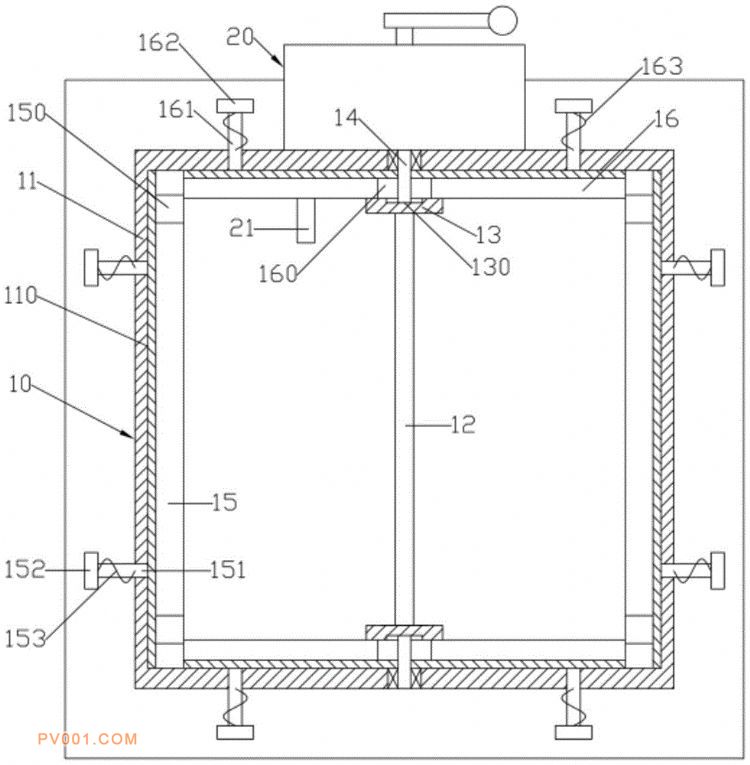

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型公开了一种具有四周密封功能的防火阀，包括阀体和执行器；阀体的中部成型有矩形框状的中心支撑框；执行器固定在中心支撑框的上端面上；中心支撑框的内侧壁中部成型有矩形框状的收纳槽；收纳槽的上下侧壁中心分别枢接有旋转中心柱；一对旋转中心柱之间固定有阀叶；上侧的旋转中心柱的上端与执行器连接；收纳槽的左部和右部分别左右弹性设置有横截面呈“凵”字形的左右封闭套、上部和下部分别竖直弹性设置有横截面呈“凵”字形的上下封闭套；一对旋转中心柱竖直穿过一对上下封闭套的水平部；一对旋转中心柱靠近的一端分别固定有圆形板状的限位环；实用新型优点：防火阀关闭时，中心支撑框内侧壁和阀叶四周均被封闭，密封效果好。
