【专利】一种槽车用紧急切断阀(专利号:201921754106.5)

专利号：201921754106.5
专利状态：有权
专利类型：[实用新型]
专利申请人：福建中石特种阀门制造有限公司
专利分类号：F16K17/00(20060101)

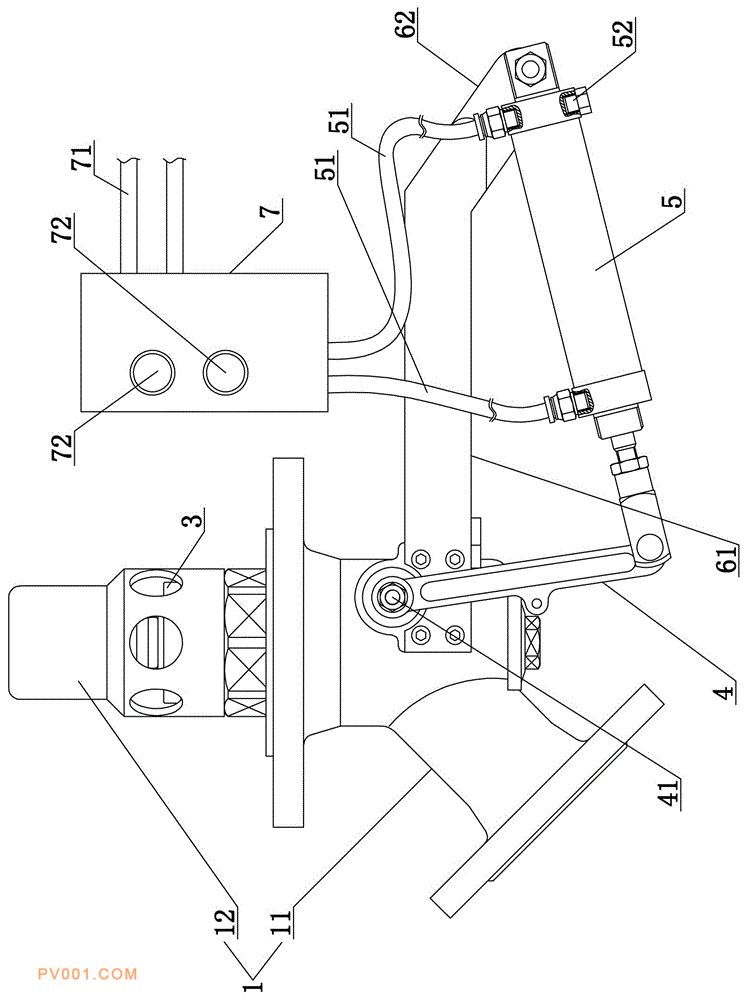

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型涉及一种槽车用紧急切断阀，包括阀体、阀杆、阀瓣、阀柄、气缸、支架以及控制箱，阀体内设有一个介质通道，阀杆与阀瓣装配于阀体内，阀柄首端可定轴转动地装配于阀体外，阀柄通过带动阀杆移动以用于控制阀瓣封闭或者开启介质通道设置。上述支架首端设于上述阀体，气缸可推动阀柄定轴转动地装配于阀柄尾端与支架尾端之间。上述气缸附设有一个或者两个连接气管，连接气管连接气缸与上述控制箱设置。该控制箱附设有气源管，气源管与槽车的储气罐连通设置，控制箱用于控制气缸推出端推出或者收回。本实用新型通过气缸控制阀柄工作，气缸的控制箱的气源取自槽车的储气罐，结构更加科学合理。
