【专利】一种联动摆动密封的防火阀(专利号:201921580106.8)

专利号：201921580106.8
专利状态：有权
专利类型：[实用新型]
专利申请人：北京上风通风机制造有限公司上虞分公司
专利分类号：F16K17/38(20060101)

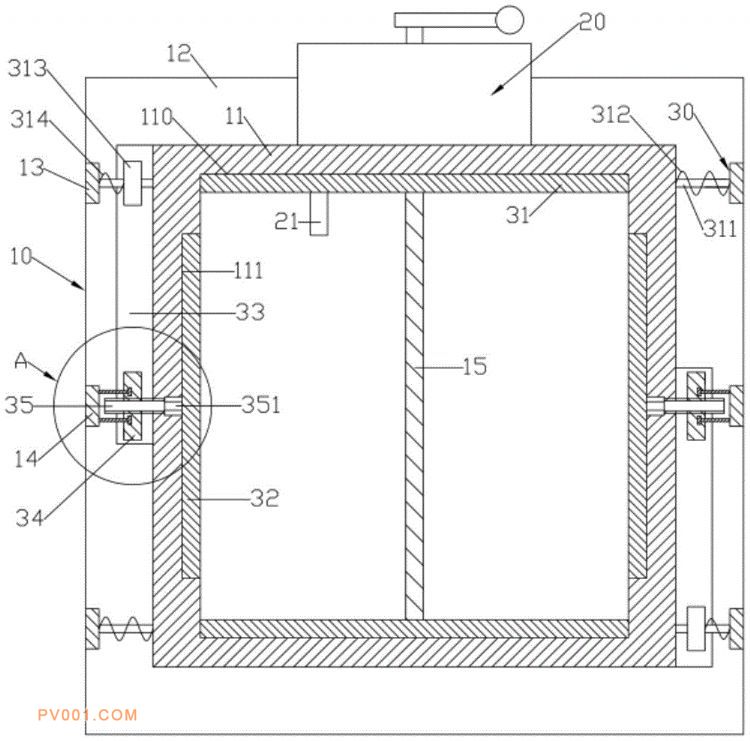

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型公开了一种联动摆动密封的防火阀，包括摆动联动装置；上下隐蔽槽内弹性摆动设置有上下密封板并且上下密封板的旋转中心轴枢接在上下隐蔽槽的左右侧壁后端；左右隐蔽槽内弹性摆动设置有左右密封板并且左右密封板的旋转中心轴枢接在左右隐蔽槽的上下侧壁后端；一对左右隐蔽槽远离的侧壁上分别左右方向伸缩设置有密封驱动柱；摆动联动装置包括一对摆动联动单元；上侧的上下密封板的摆动通过摆动联动单元驱动左侧的密封驱动柱伸缩；下侧的上下密封板的摆动通过摆动联动单元驱动右侧的密封驱动柱伸缩；实用新型优点：防火阀关闭时，一对左右密封板和一对左右密封板向内摆动，这样封闭中心支撑框和阀叶之间的间隙，密封效果好。
