【专利】一种带有驱动电机的止回阀(专利号:201921171223.9)

专利号：201921171223.9
专利状态：有权
专利类型：[实用新型]
专利申请人：上海亚核阀业成套有限公司
专利分类号：F16K15/18(20060101)

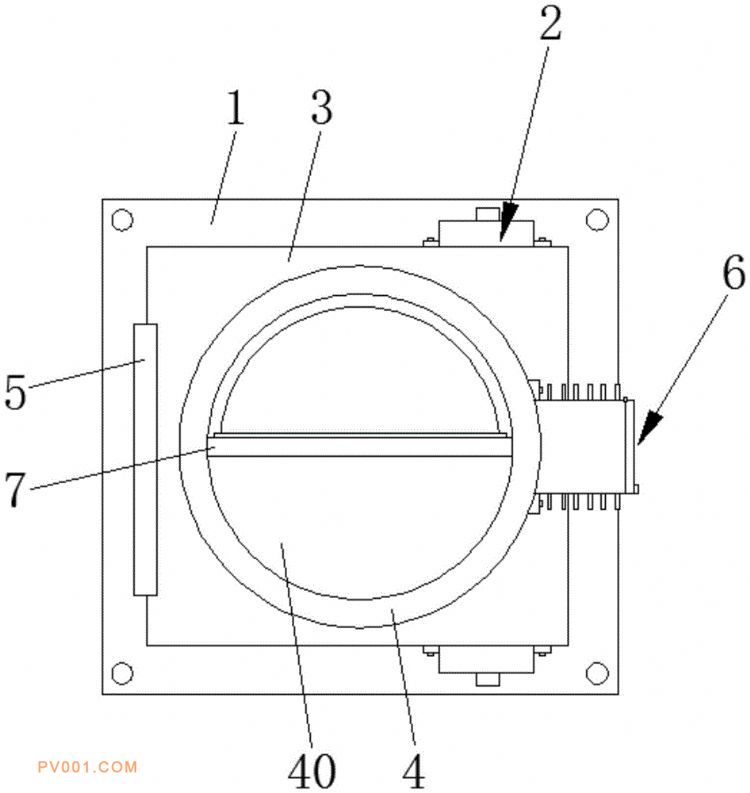

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型公开了一种带有驱动电机的止回阀，包括外框、锁件、连接板、转板和电机，所述外框的四角处均开设有通孔，所述外框的一侧通过锁件连接有连接板，所述连接板的一侧一体成型有圆筒，所述外框和连接板的内部均构造有通槽，所述圆筒的内部一体成型有半圆形的挡板，所述外框的侧壁一体成型有压条，所述圆筒远离压条的一侧固定有防护件，所述防护件的内部固定有电机，所述电机的输出轴通过连接块连接有芯轴，所述芯轴的一端贯穿圆筒的侧壁并与圆筒内部的半圆形的转板连接，所述圆筒的内壁一体成型有挡圈。该带有驱动电机的止回阀，能够有效防止烟气的倒灌，便于检修和清理。
