【专利】一种带先导式阀芯的笼式单座调节阀(专利号:201920947241.5)

专利号：201920947241.5
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江新欧自控仪表有限公司
专利分类号：F16K27/02(20060101)

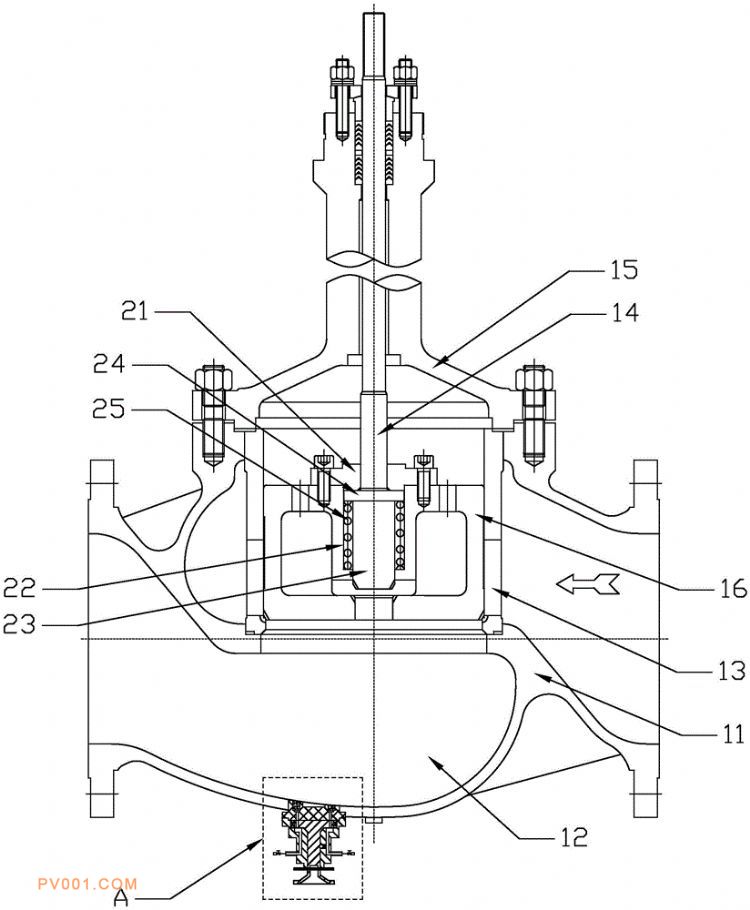

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型公开了一种带先导式阀芯的笼式单座调节阀，包括阀体、阀盖、阀杆，主阀芯及阀笼，主阀芯的上端设有主阀芯压盖并形成先导腔，阀杆端下端安装有先导阀芯，阀杆与先导阀芯的安装处设有限位顶杆，先导腔内设置有压缩弹簧；阀体上设置有取样装置，该取样装置包括取样壳体、取样压盖及取样转盘；取样压盖上开设有与流道相连通的取样入口，取样转盘开设有与取样入口相匹配的取样孔，取样壳体内开设有取样出口，取样转盘具有一取样位置，且当该取样转盘转动至取样位置时，取样入口通过取样孔与取样出口相联通。本实用新型具有以下优点和效果：密封效果强，开启省力，且具有取样功能。
