【专利】阀芯位置检测装置及系统(专利号:201920868150.2)

专利号：201920868150.2
专利状态：有权
专利类型：[实用新型]
专利申请人：武汉长江控制设备研究所有限公司
专利分类号：长江水利委员会长江科学院

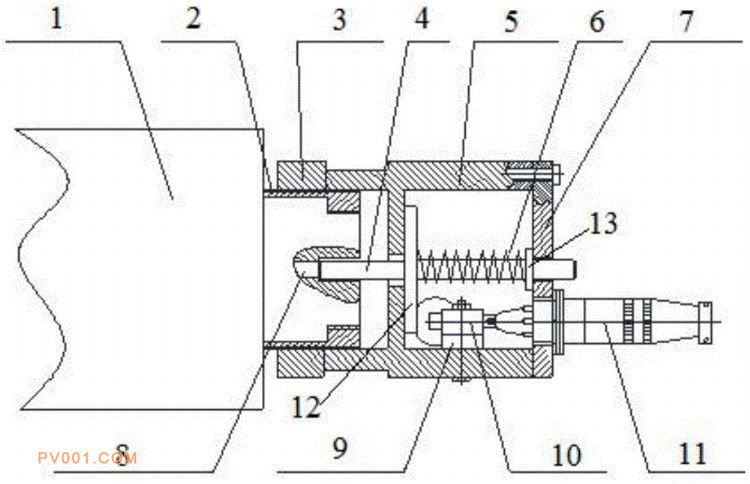

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型提供一种阀芯位置检测装置，包括可安设于电磁换向阀上的本体、可与电磁换向阀阀芯相连的顶杆以及安设于本体内的微动开关，顶杆滑动设置于本体内，顶杆上设置有供微动开关感应且可随顶杆同步移动的感应部，所述微动开关朝向所述感应部设置，且于所述顶杆上套设有弹性件，所述弹性件夹设于所述感应部与所述本体内壁之间，所述本体上还设置有可外接电气控制设备的连接组件，所述连接组件与所述微动开关电连接。本实用新型还提供一种阀芯位置检测系统，包括电磁换向阀，所述电磁换向阀内设有电磁换向阀阀芯，所述检测系统还包括上述的阀芯位置检测装置，所述阀芯位置检测装置安设于电磁换向阀上，所述顶杆与所述电磁换向阀阀芯相连。
