【专利】一种适用多规格管道的截止阀(专利号:201921160246.X)

专利号：201921160246.X
专利状态：有权
专利类型：[实用新型]
专利申请人：镇江化工仪表电器有限公司
专利分类号：F16K27/00(20060101)

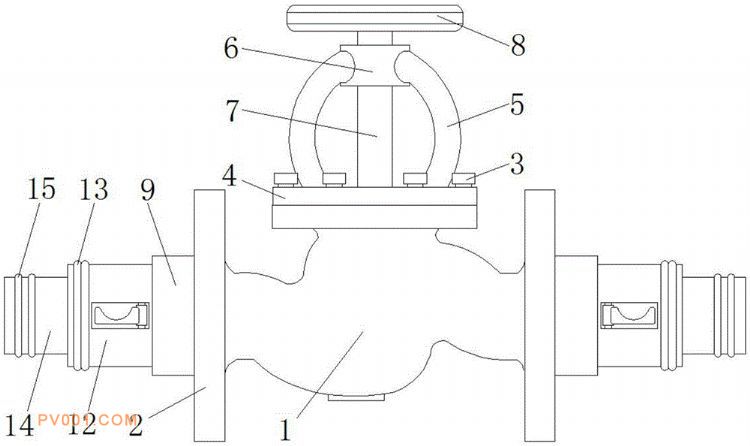

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型公开了一种适用多规格管道的截止阀，包括阀体，所述阀体的两侧均固定安装有安装圈，所述阀体的顶部螺纹连接有螺栓，所述阀体的顶部通过螺栓固定安装有阀盖，所述阀盖的顶面固定安装有支撑柱，所述支撑柱的顶端固定安装有阀杆螺母，所述阀杆螺母的内部螺纹连接有阀杆，所述阀杆的顶端固定安装有手轮。通过设置管径不同的第一插接管和第二插接管，使阀门便于直接对位插接管道，即可使手持片通过铰接管与转轴翻转而转出凹槽，从而转动手持片即可带动第一插接管从内螺纹管内转出，从而便于安装圈直接对位安装，从而达到了便于安装拆卸的效果，实现了便于适配多种不同管径规格的管道进行安装使用的目标，使用起来更加灵活、更加方便。
