【专利】一种带有过滤装置的止回阀(专利号:201921171988.2)

专利号：201921171988.2
专利状态：有权
专利类型：[实用新型]
专利申请人：上海亚核阀业成套有限公司
专利分类号：F16K15/18(20060101)

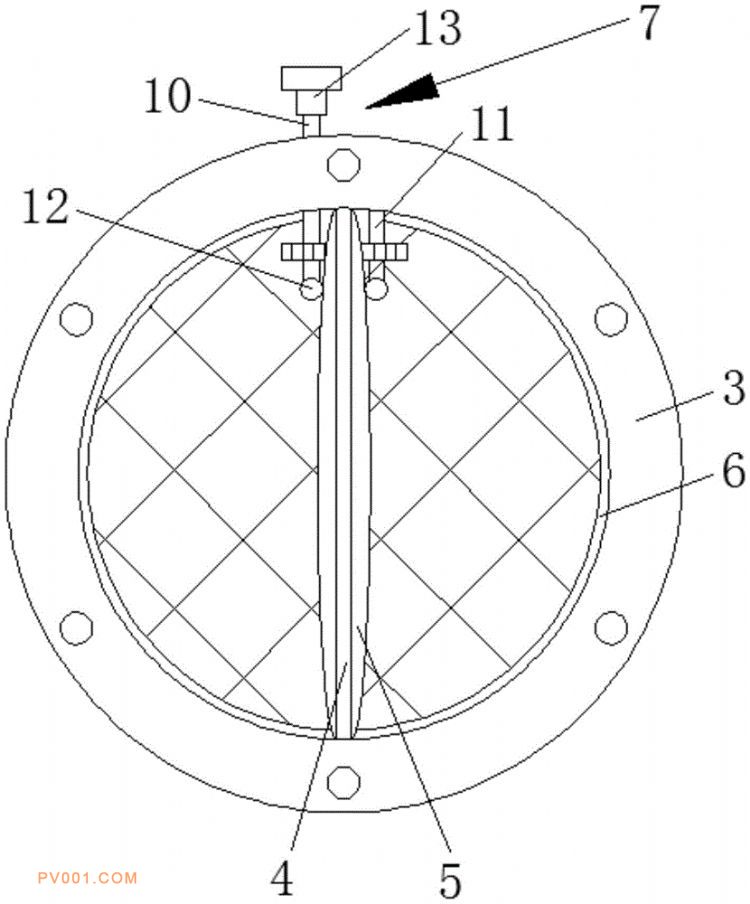

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型公开了一种带有过滤装置的止回阀，包括阀体、挡板、主动装置、过滤装置和密封装置，所述阀体的进水口和出水口分别焊接有进水法兰和出水法兰，所述阀体的内腔固定焊接有圆杆，所述圆杆的外周转动连接有两组半圆形的挡板，且两组挡板关于圆杆对称设置，且两组阀体的内壁还焊接有环板，所述环板设置在圆杆靠近进水法兰的一侧，所述阀体内还设置在主动装置，所述主动装置设置在环板靠近进水法兰一侧，所述阀体内还设置有过滤装置，所述阀体的底端挖设的储料槽内设置有密封装置，所述主动装置包括主动杆、从动杆、转杆和把手。该带有过滤装置的止回阀，不仅能够主观控制挡板的移动，还能便于取出杂物。
