【专利】一种空压机用气路压力调节阀(专利号:201921093128.1)

专利号：201921093128.1
专利状态：有权
专利类型：[实用新型]
专利申请人：天津海外海科技有限公司
专利分类号：F16K17/30(20060101)

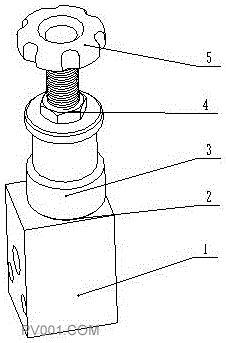

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型涉及一种空压机用气路压力调节阀，包括阀座、铝垫、阀体、防松螺母、手动顶杆、弹簧导向杆、弹簧、钢球，阀座一侧通口为出气口，下通口为进气口，弹簧置于弹簧导向杆上，插入阀体通孔内，手动顶杆经防松螺母拧入阀体内，阀体经铝垫拧入阀座的上通口，弹簧导向杆下端压在钢球上，防松螺母拧紧在阀体上端。拧进手动顶杆，在空压机侧输入压缩空气压力不变，在弹簧作用下，钢球和阀座进气口处空隙减小、钢球和阀座进气口处空气体积减少，阀座出气口体积增大，输出空气压力减少，达到减压，反之拧松手动顶杆，达到增压。效果是结构简单、加工简单、成本低，工作可靠、使用方便，压力调节范围在0?22kgf/cm2，适合空压机使用过程中各种工况调压。
