【专利】一种用于控制离合器的比例电磁阀(专利号:201920813388.5)

专利号：201920813388.5
专利状态：有权
专利类型：[实用新型]
专利申请人：陕西法士特齿轮有限责任公司
专利分类号：F16K31/06(20060101)

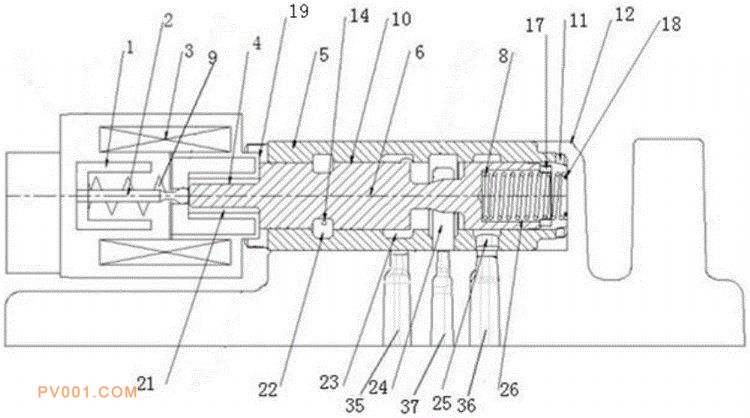

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型涉及一种离合器控制装置，具体涉及一种用于控制离合器的比例电磁阀；解决了现有比例电磁阀中的阀板压铸精度要求较高，阀板上开设油槽制造工艺复杂、成本高的技术问题。一种用于控制离合器的比例电磁阀，包括电磁驱动装置和阀总成；电磁驱动装置包括衔铁、衔铁系杆、复位弹簧式元件和至少两个磁性线圈；阀总成包括由外至内依次套装的阀板、阀芯支撑套和阀芯；阀芯的右端与阀板之间设置复位弹簧；阀芯支撑套的外圆与阀板的内孔相适配，阀芯支撑套的内孔与阀芯的外圆相适配；阀芯支撑套上沿轴向依次设置第一环槽、第二环槽、第三环槽和第四环槽；第一环槽的底部设置回流孔，阀芯支撑套的外壁设有连通第三环槽和回流孔的回流通道。
