【专利】一种具有清堵功能的球阀(专利号:201921696797.8)

专利号：201921696797.8
专利状态：有权
专利类型：[实用新型]
专利申请人：福建钢盛阀业有限公司
专利分类号：F16K5/06(20060101)

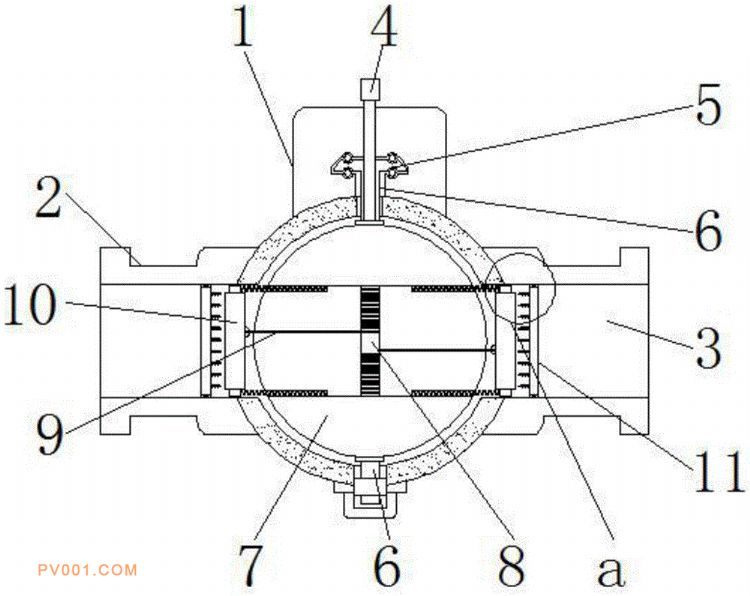

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型公开了一种具有清堵功能的球阀，包括上方安装座、阀体和内部穿槽，所述上方安装座的下方安装设置有阀体，且阀体的中间贯穿设置有内部穿槽，并且内部穿槽的内部设置有球体，所述球体的上方连接有阀杆，且阀杆的顶端与主动齿轮相连接，并且主动齿轮的一侧与从动齿轮啮合连接，而且从动齿轮的顶端连接有把手，所述内部穿槽的内部安装设置有安装板，且安装板的外部固定设置有连接杆。该具有清堵功能的球阀，过滤网在球体的内部可以很好的进行移动工作，在过滤网移动到顶端位置的时候，会与安装板上的连接杆进行接触，在连接杆上旋转杆和固定杆与过滤网上网孔的卡合，可以很好的达到清堵工作。
