【专利】一种阀芯阀座组件及节流阀(专利号:201920912720.3)

专利号：201920912720.3
专利状态：有权
专利类型：[实用新型]
专利申请人：新昌县丰亿电器有限公司
专利分类号：F16K3/30(20060101)

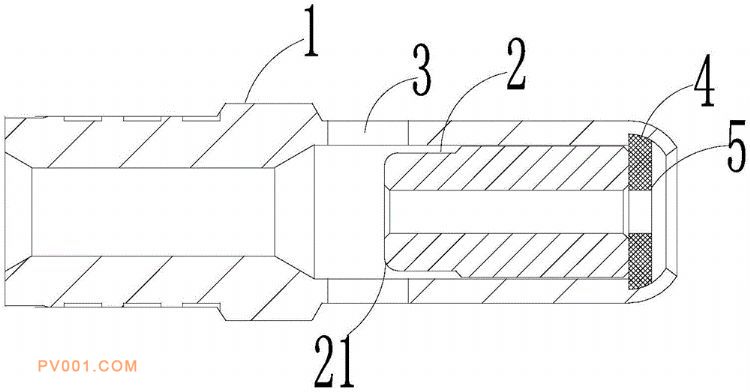

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型涉及阀芯阀座组件技术领域，公开了一种阀芯阀座组件及其节流阀，包括阀座以及在阀座内滑动用于开闭阀座的阀芯，所述阀座内设有主孔和侧孔，其特征在于，所述阀座沿顺流方向的末端设有一凹槽，所述凹槽内设有平面挡圈，所述平面挡圈与阀芯断面接触的环形宽度不小于1mm，所述阀芯沿顺流方向的首端在流通状态下延伸至阀座的侧孔上，并且延伸距离不足以关闭侧孔。本实用新型采用平面挡圈替代锥形挡圈，有效地避免了阀芯卡死的情况；所述阀芯沿顺流方向的首端在流通状态下延伸至阀座的侧孔上，当制冷剂进入阀座主孔从首端往末端流通时，在侧孔产生一定的节流，从而顶住阀芯，避免阀芯窜动。
