【专利】一种高炉煤气二位四通换向阀(专利号:201921566742.5)

专利号：201921566742.5
专利状态：有权
专利类型：[实用新型]
专利申请人：北京军瑞宏科技发展有限公司
专利分类号：F16K5/04(20060101)

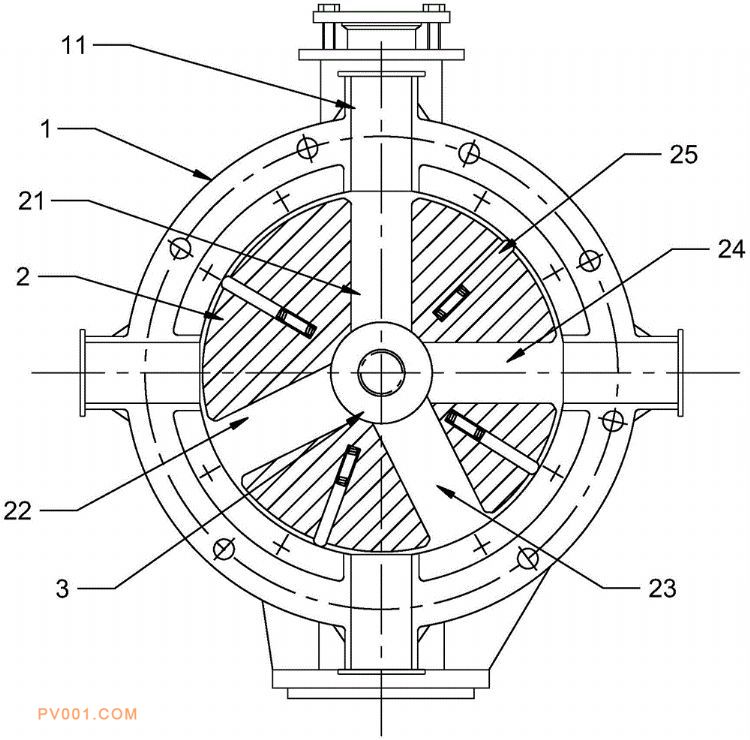

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型公开了一种高炉煤气二位四通换向阀，包括壳体、阀板，所述壳体和阀板均为圆柱体状，壳体的侧面对称阵列设置四个阀口，阀口均与壳体内部连通；所述阀板内沿径向设置两组通路，每组通路包括两相互连通且垂直的通道，通道均沿阀板径向设置，且两组通路间夹角为锐角或钝角，在阀板的圆心处设置圆形的空腔；所述空腔内还设置有柱塞，柱塞外设置轴套，所述轴套固定安装在壳体相对驱动机构的另一端面上，柱塞内设置与其螺纹连接的螺纹杆，所述螺纹杆的一端转动安装在阀板上，另一端连接至伺服电机。本实用新型用于高炉煤气管路切换的换向阀，具有二位四通结构，换向快速，且各通道相互连通利用柱塞可同时隔断及调整开度大小。
