【专利】一种可调节式球阀(专利号:201920307029.2)

专利号：201920307029.2
专利状态：有权
专利类型：[实用新型]
专利申请人：上海弗雷西阀门有限公司
专利分类号：F16K5/06(20060101)

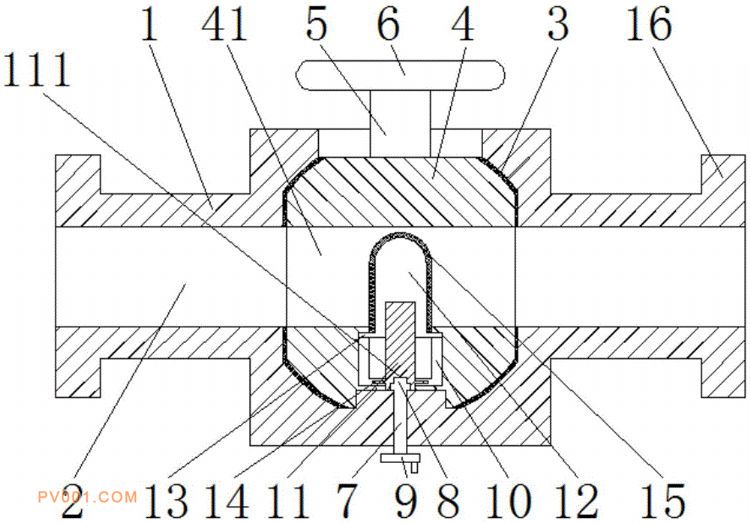

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型涉及球阀技术领域，尤其是一种可调节式球阀，包括阀体，阀体内开设有第一通道与安装槽，安装槽内插设有球芯，球芯的内侧开设有第二通道，球芯的顶部设有第一转动杆，阀体内并位于安装槽的底部设有第二转动杆，第二转动杆的一端设有插接块，插第二转动杆远离插接块的一端设有第二转动把手，球芯的底部开设有固定槽，固定槽内插设有螺纹杆，螺纹杆转动连接在球芯内，螺纹杆的外侧套设有伸缩块，伸缩块螺纹连接在螺纹杆的外侧，伸缩块的外侧对称设有卡块，卡块与伸缩块为一体式，伸缩块的一端贯穿球芯延伸至第二通道内。本实用新型结构简单，操作便捷，适合推广。
