【专利】一种流量控制阀及进油控制装置(专利号:201920948860.6)

专利号：201920948860.6
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州国方汽车电子有限公司
专利分类号：F16K11/07(20060101)

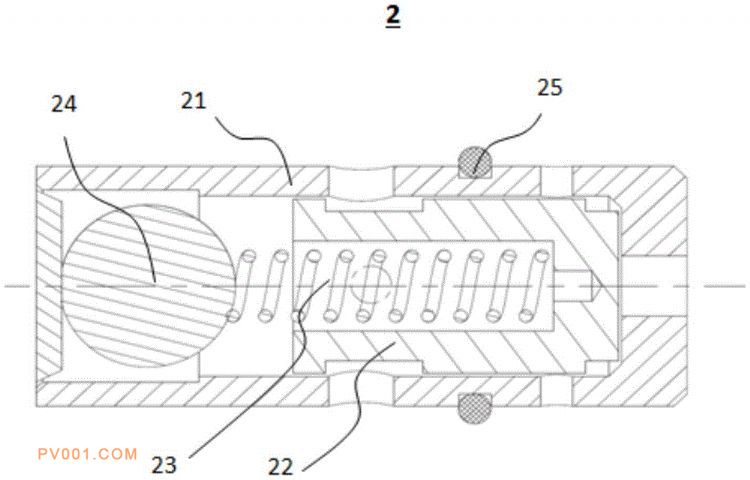

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型提出了一种流量控制阀及进油控制装置，其中流量控制阀包括阀体和阀芯，其中：阀体的前端封闭，阀体的后端设有控制油孔，阀体的中部相对设置有进油孔和出油孔，阀体的后部靠近控制油孔的位置设置有泄油孔；阀芯设置于阀体内，阀芯内形成有朝向阀体的前端开口的容纳腔，阀芯的中间段向内凹陷形成槽沟。阀芯能够在所述阀体内前后移动，在阀芯移动至第一位置时，进油孔和出油孔位于槽沟内从而被完全打开，泄油孔被阀芯的后段完全封堵；在阀芯移动至第二位置时，进油孔和出油孔被阀芯的后段完全封堵，泄油孔被完全打开。本实用新型提供的流量控制阀能够实现对油路的通/断控制，当将其安装于油泵的上游时，其即能实现对油泵的控制。
