【专利】一种新型蓄能式快速关断阀液压控制集成系统(专利号:201920835604.6)

专利号：201920835604.6
专利状态：有权
专利类型：[实用新型]
专利申请人：武汉百耐流体控制设备有限公司
专利分类号：F15B13/02(20060101)

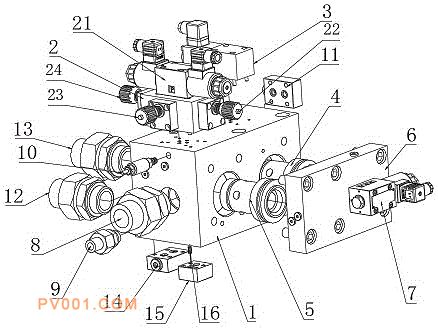

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型公开了一种新型蓄能式快速关断阀液压控制集成系统，具体涉及快速关断阀领域，包括集成块，所述集成块的顶部分别固定设置有伺服阀模块和隔断电磁阀，所述集成块的内部分别固定设置有第一插装阀和第二插装阀，所述集成块的正端固定设置有插装阀盖板，所述插装阀盖板的正端固定设置有快关电磁阀，所述集成块的一端分别固定设置有控制压力油接管和安全油接管，所述集成块的一端设置有压力开关，所述集成块的另一端固定连接有回油单向阀。本实用新型通过EH安全油丢失或快关电磁阀得电,第一插装阀和第二插装阀X腔控制油压消失，EH压力油顶开第二插装阀，进入油缸有杆腔，推动油缸0.5秒内迅速关闭阀门，从而实现安全可靠的目的。
