【专利】深隧排水系统泵站(专利号:201921488417.1)

专利号：201921488417.1
专利状态：有权
专利类型：[实用新型]
专利申请人：中铁二院工程集团有限责任公司
专利分类号：E03F5/22(20060101)

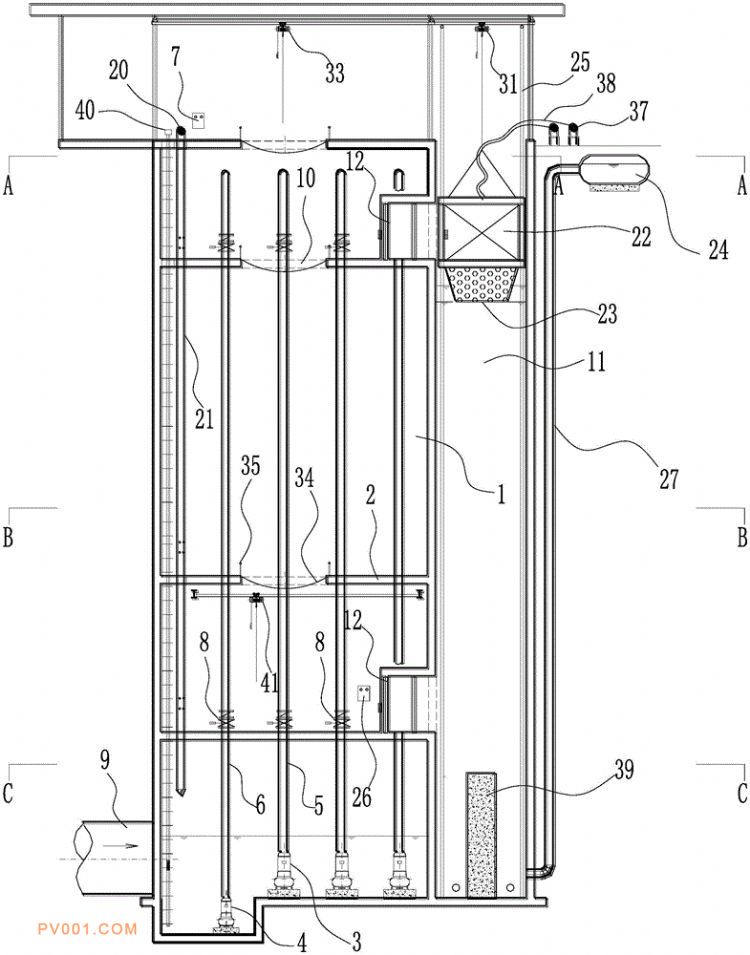

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型公开了一种深隧排水系统泵站,包括地面管理平台、竖井和升降井，地面管理平台上设置有综合管理控制器，竖井的底部连接有深层隧道，且竖井的底部设置有排水泵和排泥泵，排水泵连接有排水管，排泥泵连接有排泥管，排水管和排泥管上均设置有控制阀门，排水泵、排泥泵和控制阀门均与综合管理控制器电连接；竖井内设置有多层操作平台，每层操作平台上设置有通孔；升降井内设置有升降机构，最上层和最下层的操作平台处的竖井侧壁通过密封门与升降井连通。通过设置升降井和升降机构，携带检修工具的检修人员方便地到达竖井的底部，并对竖井底部的泵组进行检修，检修完成后又能够利用升降机构快速地回到地面管理平台。
