【专利】一种耐磨旋流器给料泵(专利号:201921345248.6)

专利号：201921345248.6
专利状态：有权
专利类型：[实用新型]
专利申请人：三联泵业股份有限公司
专利分类号：B04C11/00(20060101)

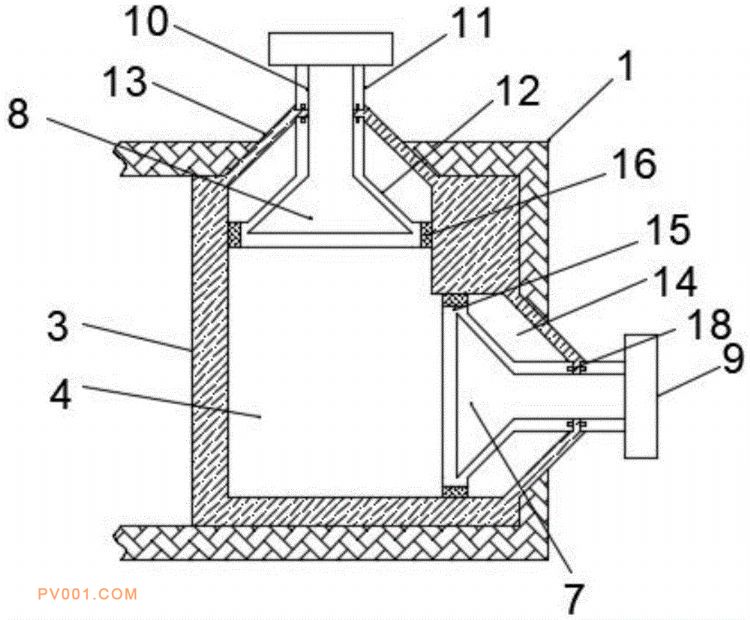

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型公开了一种耐磨旋流器给料泵，包括外壳体，外壳体内设置有驱动电机和泵头，泵头内设置有泵送室，进料口和出料口上分别连接一个缓冲连接管；缓冲连接管包括内层管和外层管，外层管两侧开设有滑槽，连接罩内壁设置有插入滑槽内滑动的限位块；缓冲连接管的内径小于泵送室的内径，使得物料输送时，流体在缓冲连接管内充盈，进入泵送室时空间变大，对泵送室内壁的压力降低，减小泵送室内壁的磨损；由于缓冲连接管的口径较小，在物料经过时，对缓冲连接管内壁的压力变大，此时缓冲连接管在限位块的限位下沿滑槽滑动，并通过导向杆进行导向，对冲击力进行缓冲，大大降低了缓冲连接管内壁的磨损，使得给料泵整体耐磨效果好。
