【专利】一种模拟油田直驱螺杆泵电机抽油状态的压力试验装置(专利号:201811342327.1)

专利号：201811342327.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：山东力久特种电机股份有限公司
专利分类号：G01M3/26(20060101)

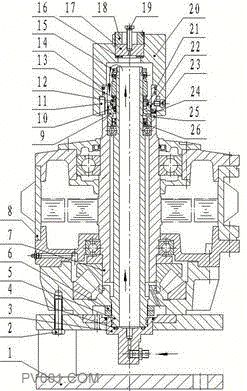

专利摘要：公开（公告）日:2020-05-19摘要:一种模拟油田直驱螺杆泵电机抽油状态的压力试验装置，具体地说，该结构适用于生产厂家在电机转动的情况下，用泥浆水注入电机空心轴内检测密封压力的一种装置。电机按图一所示安装好，拧下放气螺钉19，压力水泵水管接入压力试验堵头3的螺纹接头，启动压力水泵，压力水泵将模拟原油的泥浆水压入电机固定中心管5内，进入电机上腔水满后，放气螺钉19处流出水时，停止打水，将放气螺钉19拧紧，将电机开启，使电机转动，继续打压直至打到预设压力，溢流阀自动打开，关闭压力水泵。电机继续转动，约10分钟，看压力是否降低。如果压力水泵表不动，说明电机在动态下，机械密封动密封和其它静密封都不漏,试验合格。
