【专利】一种泵盖加工用液压夹具(专利号:201921377469.1)

专利号：201921377469.1
专利状态：有权
专利类型：[实用新型]
专利申请人：昆山金力达机械科技有限公司
专利分类号：B23Q3/08(20060101)

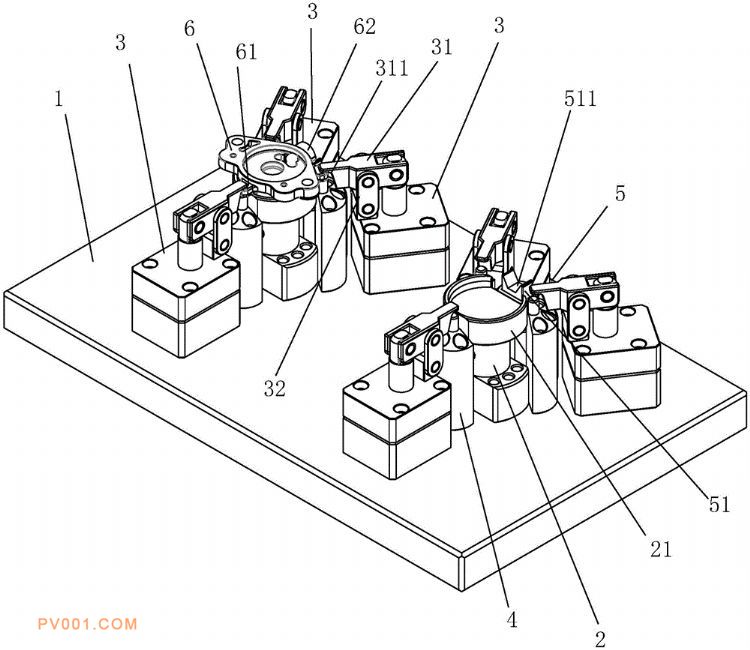

专利摘要：公开（公告）日:2020-05-19摘要:本实用新型公开了一种泵盖加工用液压夹具，包括底板，其特征在于：所述底板上设置有定位座，所述定位座包括沿竖直方向设置于底板上的中心座、沿中心座周向设置于底板上的至少三个液压缸、设置于底板上且位于中心座与液压缸之间以用于支撑泵体挂耳的支柱，所述中心座上设置有用于定位泵盖底部的定位环，所述液压缸的活塞杆设置有用于将泵盖的挂耳压紧在支柱上的压杆，其技术方案要点是通过定位环、支柱、压杆的定位，使得泵盖被压杆压紧在定位座上，泵盖的横向移动趋势被定位环限制，竖直方向的移动趋势被压杆限制，具有定位精确、稳定的优势。
