【专利】一种防堵排污泵结构(专利号:201810840979.1；108999789B)

专利号：201810840979.1;108999789B
专利状态：有权
专利类型：[发明授权]
专利申请人：太平洋泵业集团有限公司
专利分类号：F04D7/04(20060101)

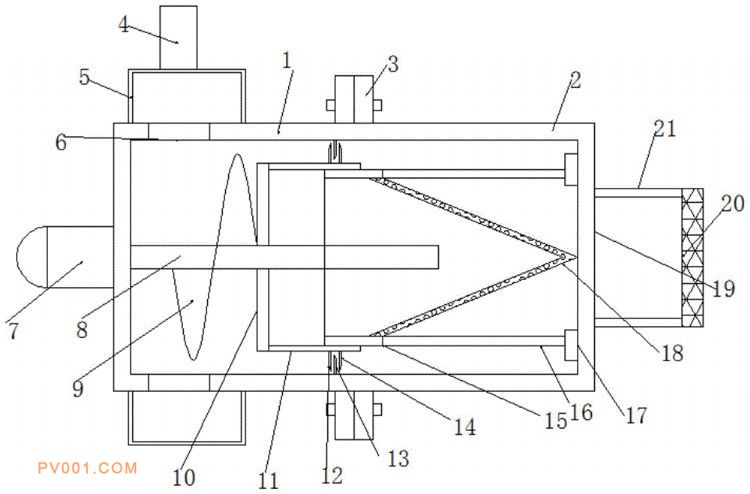

专利摘要：公开（公告）日:2020-05-22摘要:本发明公开了一种防堵排污泵结构，包括泵体，所述泵体右端面设有进水罩，所述泵体内部设有固定环，固定环与进水罩同轴设置，固定环与泵体内壁之间设有排料间隙，所述固定环右端口处设有过滤罩，过滤罩为锥形结构，过滤罩表面均匀分布有过滤孔，所述排料间隙处设有对杂质进行粉碎的粉碎机构，所述泵体左端设有排水机构，排水机构包括位于泵体左侧的缓存箱，本发明结构简单、合理，在装置工作时，污水进入泵体内部，合格的污水会直接穿过锥形过滤罩，污水中大颗粒杂质则会被过滤罩挡住，由于过滤罩的锥形结构，杂质会沿着锥形过滤罩表面滑动，然后在排料间隙中汇集，这样就方便被粉碎机构粉碎，从而避免出现堵塞的问题，实用性强。
