【专利】可靠型潜水泵的转子部件(专利号:201920992188.0)

专利号：201920992188.0
专利状态：有权
专利类型：[实用新型]
专利申请人：广州市昕恒泵业制造有限公司
专利分类号：F04D13/08(20060101)

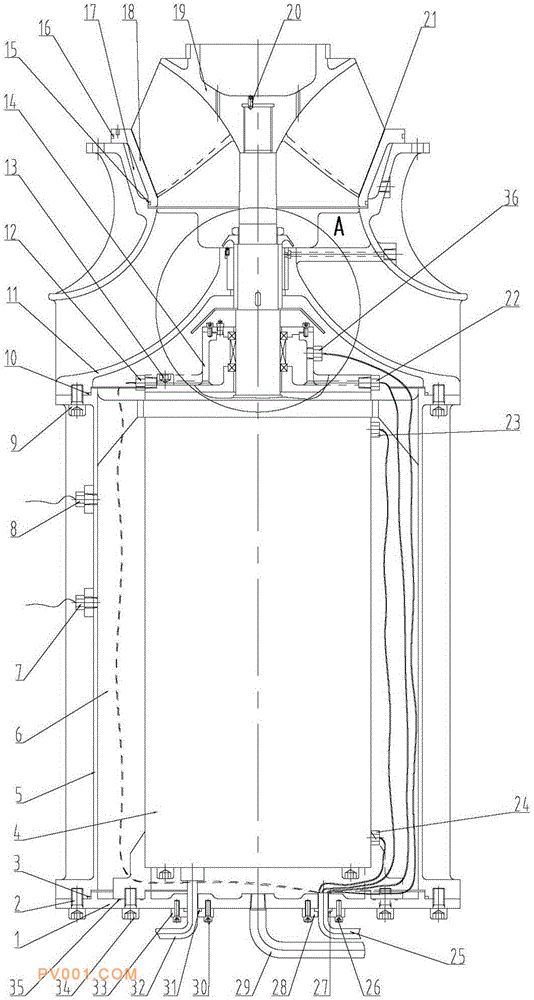

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型提供一种可靠型潜水泵的转子部件，包括端盖、筒体、电机、电机加长轴、一级抛沙盖、叶轮、叶轮室和用于与导流体连接的进水段，电机设于进水段下方，降低泵运行的振动、噪声，进水段、筒体、端盖之间形成冷却润滑腔，叶轮室与进水段之间形成调压腔，且设有分别与冷却润滑腔、调压腔、轴承连通的冷却孔、调压孔和冲洗孔，可使转子部件实现冷却润滑、冲洗和叶轮间隙调整，一级抛沙盖位于冷却润滑腔内且设于进水段和电机之间，并通过进水段与电机加长轴配合的轴套压紧，通过冷却润滑腔充入的外接介质对一级抛沙盖的作用可实现残余轴向力平衡，减轻电机轴承和转子部件的受力，提高电机轴承和转子部件的使用寿命。
