【专利】一种卧式多级泵九种进出水方向的安装结构(专利号:201921214136.7)

专利号：201921214136.7
专利状态：有权
专利类型：[实用新型]
专利申请人：上海连成(集团)有限公司
专利分类号：F04D29/40(20060101)

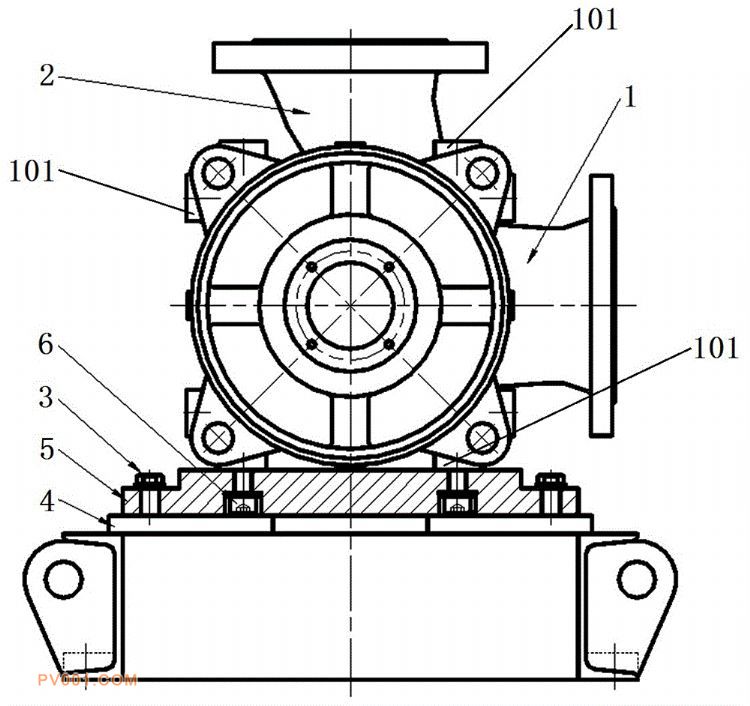

专利摘要：公开（公告）日:2020-05-22摘要:一种卧式多级泵九种进出水方向的安装结构，包括进水段、出水段、底座或水泥基础，进水段上设有进水法兰，出水段上设有出水法兰，还包括连接板；进水段上设有三个进水段安装平台，三个进水段安装平台和进水法兰沿进水段的周向均布设置，出水段上设有三个出水段安装平台，三个出水段安装平台和出水法兰沿出水段的周向均布设置，任一进水段安装平台和任一出水段安装平台上开设有底脚螺纹孔；有底脚螺纹孔的进水段安装平台和有底脚螺纹孔的出水段安装平台朝下设置，并分别连接有一块连接板，连接板安装于底座或水泥基础上。装配时进出水方向有九种不同的选择，连接板有利于批量生产时配钻安装，进出水方向灵活多变，机组安装便捷，制造成本低。
