【专利】一种井用潜水泵电缆护套(专利号:201921162805.0)

专利号：201921162805.0
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江东音科技有限公司
专利分类号：F04D13/08(20060101)

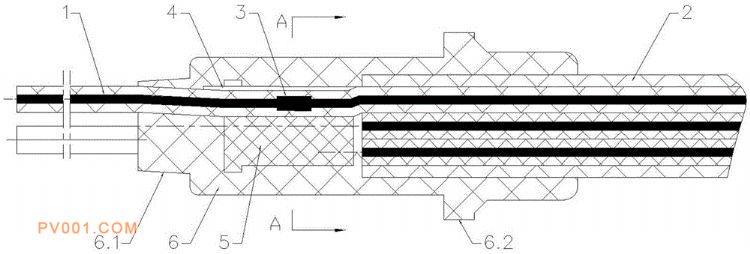

专利摘要：公开（公告）日:2020-05-22摘要:一种井用潜水泵电缆护套，用于电机引出线和外接电缆线的连接密封，所述电机引出线和外接电缆线的每个线芯对接处套有铜接线端子，铜接线端子外套有耐油热缩套管，耐油热缩套管外设有分线架，分线架形状呈圆柱体，其上轴向开设有与线芯数量相同的穿线孔，耐油热缩套管一一穿过穿线孔，分线架外设有橡胶绝缘套，橡胶绝缘套完全覆盖耐油热缩套管及分线架且两端延伸至电机引出线和外接电缆线的绝缘层。本实用新型将耐油电缆与非耐油电缆线分开使用，电缆线在本实用新型的结构中就有效隔断了，从而保证电机内部的油不会重整根芯线渗出，有效防止电机内部的油渗出，提高电机安全性能，延长使用寿命。
