【专利】一种水泵进出口管道减震支架(专利号:201921107657.2)

专利号：201921107657.2
专利状态：有权
专利类型：[实用新型]
专利申请人：北京城建安装集团有限公司
专利分类号：F16L55/035(20060101)

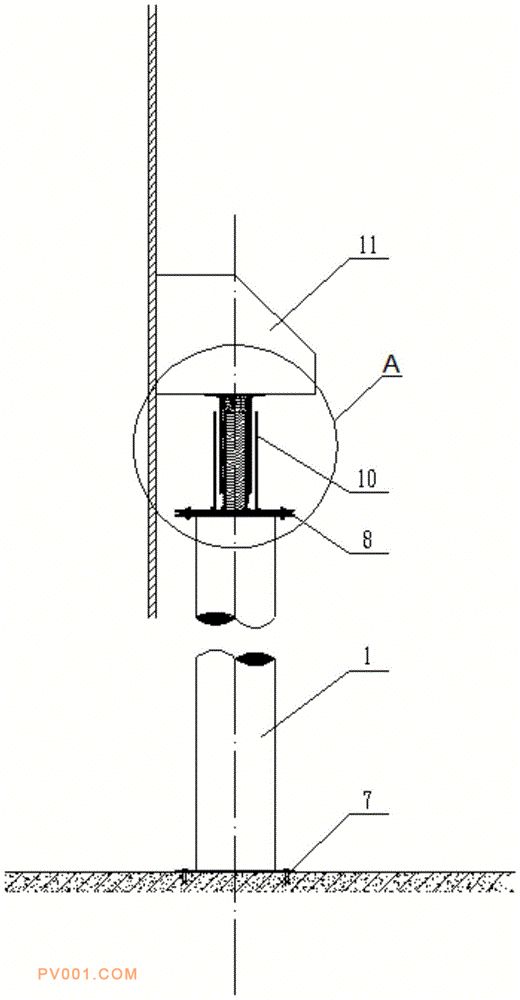

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型公开了一种水泵进出口管道减震支架，包括由下到上依次连接的管道支腿、减震装置和管道固定装置，减震装置包括下减震连接板和上减震连接板，下减震连接板的顶部固定连接有内管，上减震连接板的底部固定连接有外管，下减震连接板和上减震连接板之间设置有弹簧，弹簧套设于内管的外部，外管套设于弹簧的外部，管道固定装置分别与水泵的进口管道和出口管道相对应。本实用新型的有益效果：可以通过支架的限位管消除水泵停机时产生的水锤现象对水泵、管路和阀部件的使用寿命造成的影响，通过支架的减震装置，来消除水泵运行过程中产生的震动对管路造成的影响，有效的保证了管路和阀部件的使用寿命。
