【专利】水泵涡轮自动焊接机构(专利号:201921028726.0)

专利号：201921028726.0
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州锦美川自动化科技有限公司
专利分类号：B23K37/047(20060101)

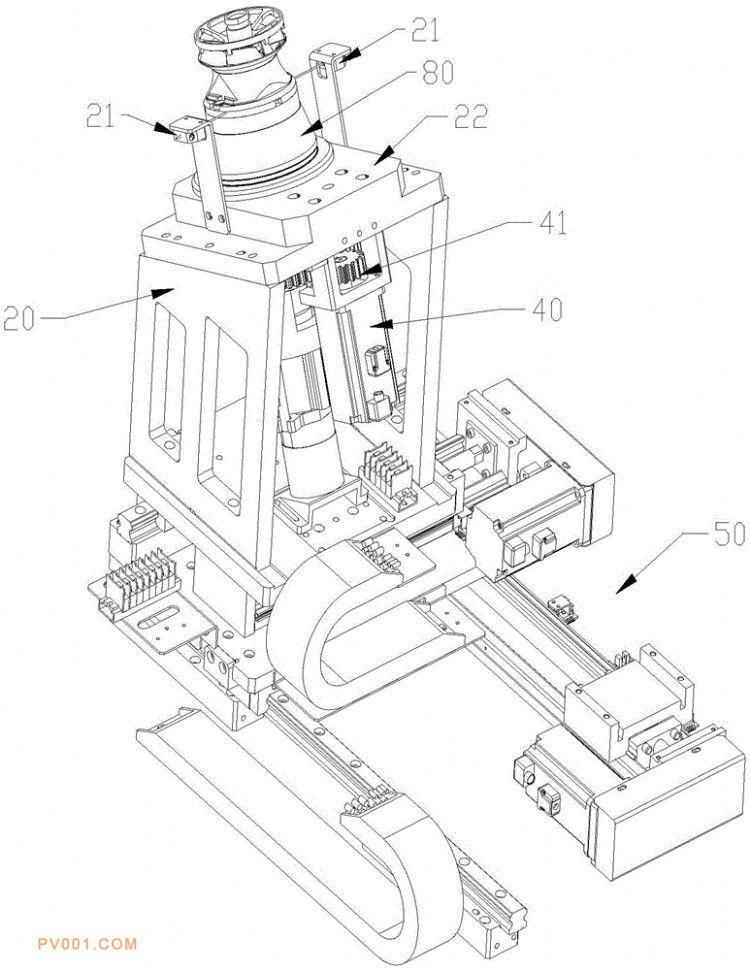

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型涉及一种水泵涡轮自动焊接机构，包括焊接组(10)、设置在安装支架(20)上的旋转载座(80)、伺服电机(40)，所述安装支架(20)设置在能在X轴、Y轴方向移动的移动平台(50)上，所述旋转载座(80)位于焊接组(10)的下方，并由所述伺服电机(40)驱动其与安装支架(20)发生相对转动；所述旋转载座(80)上设置有用以锁紧涡轮组装载座(60)的锁紧件；所述焊接组(10)包括焊条(11)、Z轴驱动组件(12)，所述焊条(11)由Z轴驱动组件(12)驱动焊条(11)向靠近/远离涡轮组装载座(60)方向往复移动。本实用新型由机器完成组装焊接无需人工、焊接点位置一致、焊接点平滑美观、完成焊接速度快。
