【专利】一种混凝土泵管清洗装置(专利号:201921190539.2)

专利号：201921190539.2
专利状态：有权
专利类型：[实用新型]
专利申请人：湖南五新隧道智能装备股份有限公司
专利分类号：B08B9/032(20060101)

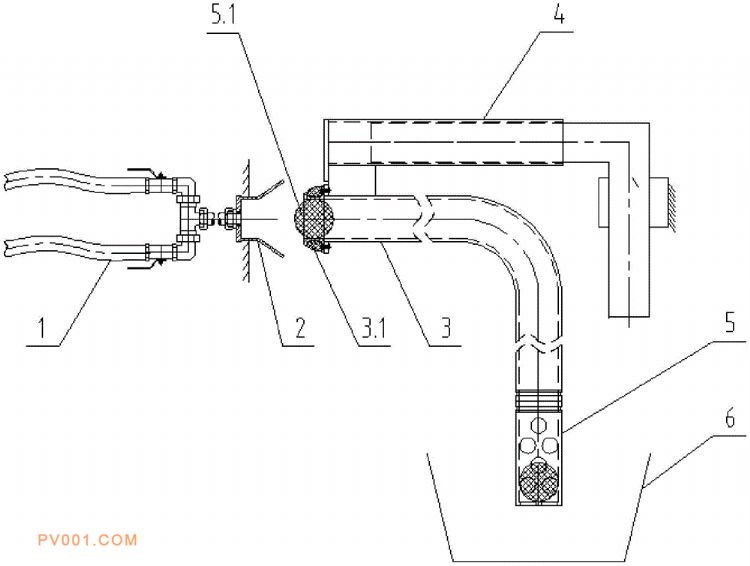

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型提供了一种混凝土泵管清洗装置。包括清洗进料管组、接收端、泵管、活动臂、清洁器回收装置和集料装置；清洗进料管组与接收端的输入端连接；接收端的输出端与泵管的输出端密封连接；泵管安装在活动臂上，活动臂用以带动泵管运动。泵管内容纳有清洁器，清洁器回收装置设置在泵管的输入端；清洁器回收装置为镂空结构的容器；容器与泵管输入端为可拆卸连接。集料装置设置在泵管的输入端，用以接收管路中清洗出来的混凝土。本实用新型通过活动臂将泵管输出端和接收端快速对接和密封后便可通过开启高压气及清洗液在数秒内完成整条长达数十米的泵送管路进行封闭式的清洗，不需要逐段拆管、接管和人工用水清洗，操作简单、清洗时间短、效果好。
