【专利】水泵涡轮组装载座(专利号:201921023781.0)

专利号：201921023781.0
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州锦美川自动化科技有限公司
专利分类号：B23K37/04(20060101)

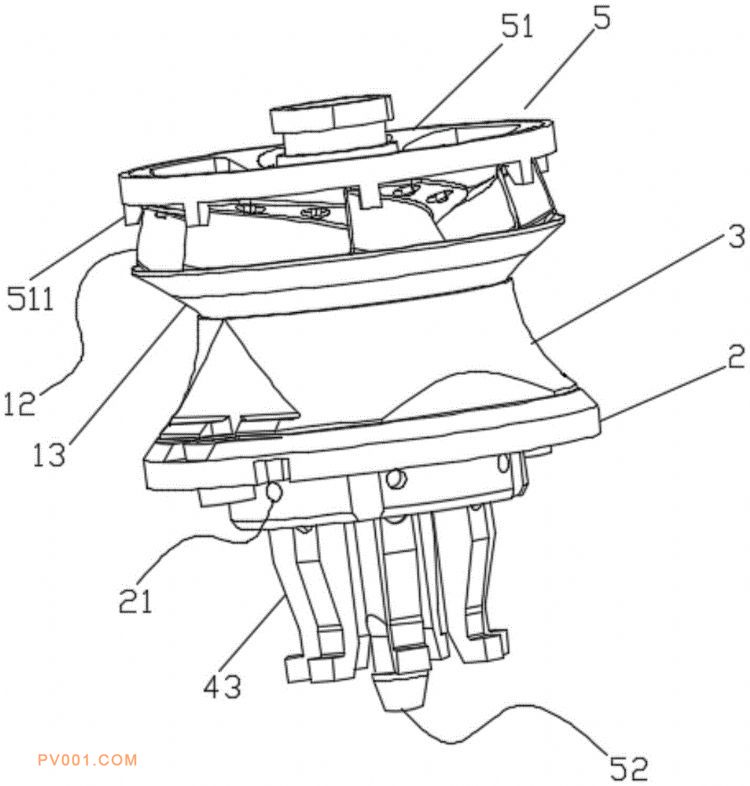

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型属于水泵涡轮组装机械领域。本实用新型公开了一种水泵涡轮组装载座，其包括基座、底盖座、底盖锁紧部和顶盖。底盖座固定于基座的上表面。水泵涡轮的叶片依次卡接于下盖板的上表面，顶盖位于水泵涡轮的上盖板的上方。底盖锁紧部包括固定于基座上的锁片、滑动块和与滑动块相应设置的滑动脚，在环绕锁片的边缘位置均匀的设置有多个第一滑动槽体，滑动脚的上端插入第一滑动槽体，滑动脚可在第一滑动槽体内摆动。滑动块套接于滑动脚的上端部外部并可随着滑动脚朝向靠近或远离水泵涡轮下盖板的方向移动。利用本实用新型的水泵涡轮组装载座可快速对水泵涡轮的上盖板、下盖板和叶片位置进行固定，其采用卡扣式安装，安装拆解方便、结构简单。
