【专利】一种缸内直喷高压泵(专利号:201921057680.5)

专利号：201921057680.5
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏巴腾科技有限公司
专利分类号：F02M59/46(20060101)

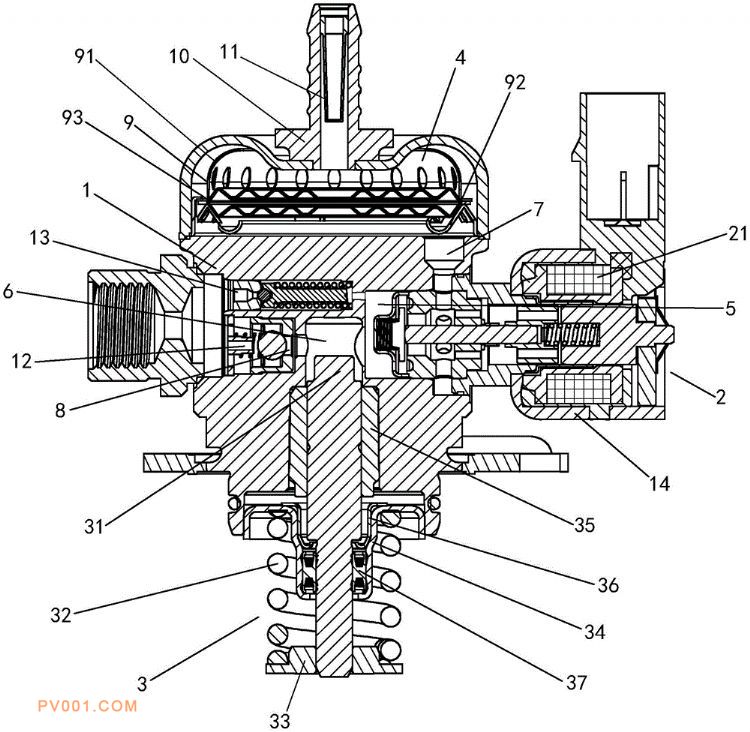

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型涉及一种缸内直喷高压泵，包括泵体，泵体上设有进油口、出油口，泵体内设有稳压腔、低压腔、高压腔、第一连接油道、第二连接油道，进油口通过稳压腔与第一连接油道导通，第一连接油道依次经低压腔、高压腔与第二连接油道导通，第二连接油道与出油口导通，低压腔内设有电磁阀，高压腔内设有柱塞装置，出油口处设有泄压阀，泄压腔与低压腔或高压腔导通，泄压阀包括内设通孔的密封座、螺柱及设于密封座与螺柱之间的珠体，珠体与密封座能够密封连接，珠体与螺柱联动配合，螺柱与泄压腔的内壁之间设有泄压阀弹簧。本实用新型将泄压阀结构从平面密封改成球面密封，密封效果好，密封形式更稳定，且关闭效应更快，提高了高压泵的供油效率。
