【专利】泵盖放气孔钻孔工装(专利号:201921215371.6)

专利号：201921215371.6
专利状态：有权
专利类型：[实用新型]
专利申请人：上海连成(集团)有限公司
专利分类号：B23B41/00(20060101)

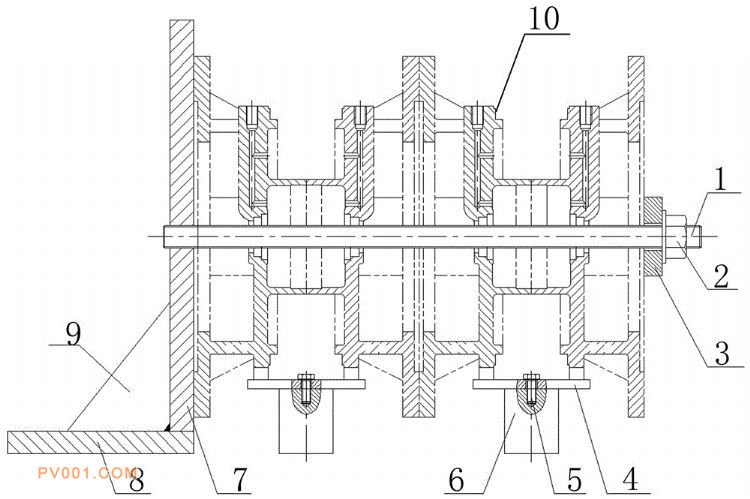

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型提供了泵盖放气孔钻孔工装，包括若干个泵盖，泵盖轴心处前后贯穿设有拉杆，最前的泵盖前方设有压板，拉杆贯穿压板中央，拉杆的前端套接锁紧螺母，泵盖下方设有支撑板，支撑板下方设有若干支撑块，支撑板和支撑块通过螺钉连接，泵盖后方设有立板，立板下方设有横板，立板与横板连接处设有筋板；本实用新型的优点在于：采用拉杆作为钻孔工装，对泵盖放气孔钻孔，一端通过压板和螺栓锁紧，另一端由L形板和三角筋板顶住，钻孔工装结构稳定，提高劳动生产率、保证质量。
