【专利】一种钻井泵十字头导向用的合金铜质导板(专利号:201921211769.2)

专利号：201921211769.2
专利状态：有权
专利类型：[实用新型]
专利申请人：如东库克泵业有限公司
专利分类号：F04B53/00(20060101)

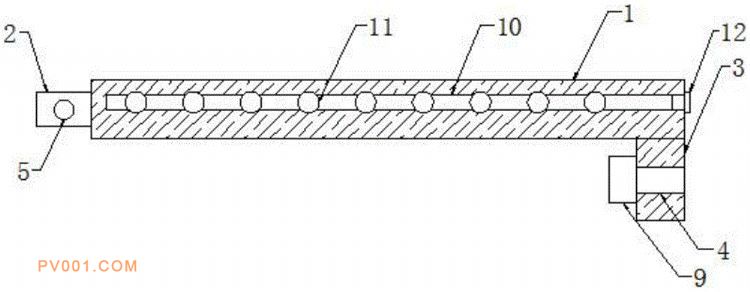

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型公开了一种钻井泵十字头导向用的合金铜质导板，包括导板，导板的一侧间隔固定连接有多个第一定位块，多个第一定位块正面和背面的中部均开设有通孔，通孔的内腔设有卡合组件，导板底端的一侧固定连接有卡板，卡板的一侧间隔开设有多个螺纹孔，卡合组件包括弧面凸头、伸缩杆和弹簧，伸缩杆的一端与固定板的一侧固定连接，伸缩杆的另一端与弧面凸头固定连接，弹簧套设于伸缩杆的外壁。本实用新型利用第一定位块、卡板和螺纹孔的设置方式能够使导板通过滑动插入的方式安装在机架与十字头之间，从而不需要拆卸十字头就可以拆装导板，同时还能实现导板的快速定位安装，提高导板拆装效率，降低了员工的劳动强度。
