【专利】一种带故障检测装置的碱液喷淋洗涤塔用碱液喷淋泵(专利号:201921231289.2)

专利号：201921231289.2
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏和顺环保有限公司
专利分类号：B01D53/78(20060101)

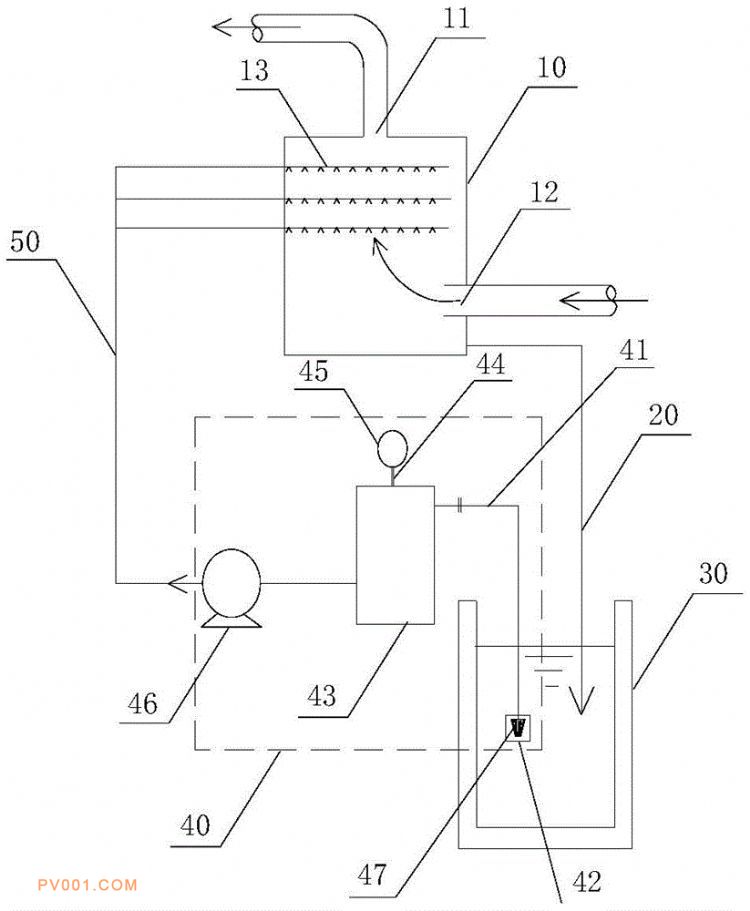

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型属于泵技术领域。当碱液喷淋泵出口压力降低时检修人员无法快速辨别故障原因。针对现有技术中的问题，本实用新型公开了一种带故障检测装置的碱液喷淋洗涤塔用碱液喷淋泵，碱液喷淋洗涤塔顶部设有烟气出口，下部设有烟气入口，碱液喷淋洗涤塔底部通过碱液回水管与碱液池相连，碱液喷淋洗涤塔内设有喷淋装置，碱液喷淋泵包括进水管、底阀、虹吸桶、故障检测装置和泵体，进水管一端置于碱液池中，另一端与虹吸桶相连，进水管的入水口处设有底阀，虹吸桶通过连接管与泵体的进水口相连，故障检测装置包括橡胶球和橡胶管，橡胶球通过橡胶管与虹吸桶相连，泵体的出水口通过输送管与喷淋装置相连。本实用新型结构简单，可使检修人员快速辨别故障原因。
