【专利】柱塞式计量泵漏液回收泵头总成(专利号:201921730596.5)

专利号：201921730596.5
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江艾力芬特泵业科技有限公司
专利分类号：F04B53/00(20060101)

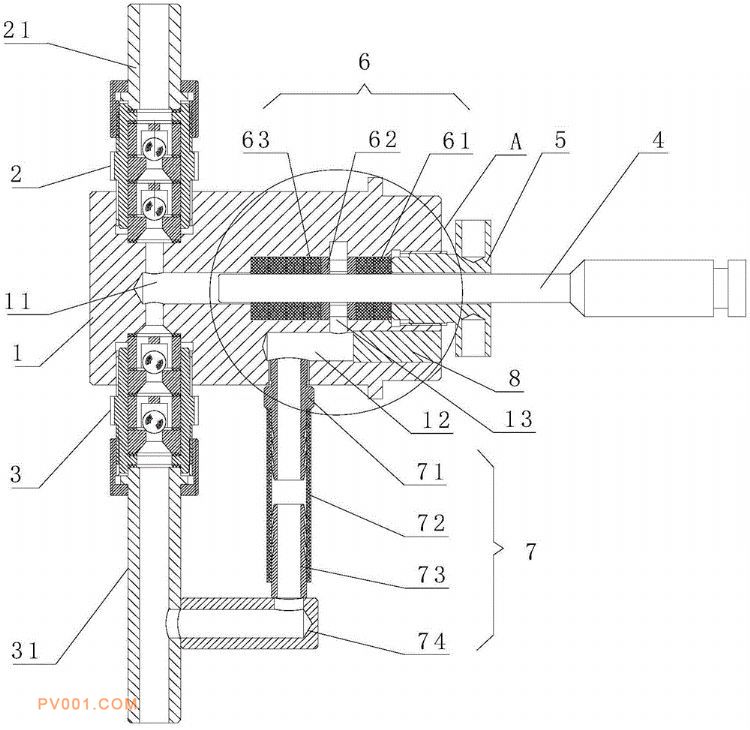

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型涉及柱塞式计量泵漏液回收泵头总成，包括泵头、出口阀、进口阀和柱塞；所述泵头与柱塞配合的端口设有密封腔和回流通道，密封腔内部设有密封组件，所述密封组件为依序设置的高密度密封件、密封隔圈和低密度密封件，所述密封组件由密封锁紧帽固定于密封腔内，所述密封腔中部与密封隔圈位置对应处设有回流腔，所述回流通道入口端与回流腔连通，出口端与泵头外连通；所述回流通道与进液管之间设有将其连通的回流管组件；所述密封隔圈周向设有连通T形液流通道和回流通道的回流孔。本申请的柱塞式计量泵漏液回收泵头总成实现了双重密封加漏液回流三重保护，提高了密封组件和柱塞的使用寿命，减少了损耗和泄漏，增强了密封效果和可靠性。
