【专利】一种高压泥浆泵柱塞的密封装置(专利号:201921182952.4)

专利号：201921182952.4
专利状态：有权
专利类型：[实用新型]
专利申请人：天津市聚强高压泵有限公司
专利分类号：F04B53/14(20060101)

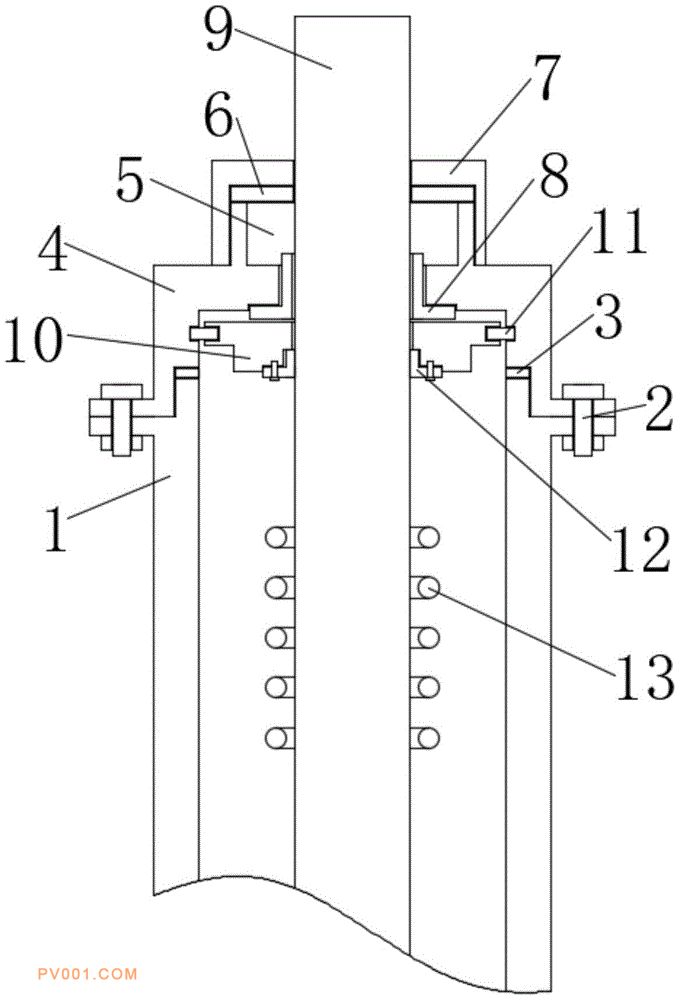

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型公开了一种高压泥浆泵柱塞的密封装置，包括泵体，所述泵体的右侧焊接有紧固栓，所述泵体的上方安装有第一橡胶圈，所述紧固栓的左侧焊接有泵盖，所述泵盖的上方焊接有润滑油仓，所述润滑油仓的上方装设有第二橡胶圈，所述润滑油仓的外侧套设有润滑油仓盖，所述泵盖的顶部镶嵌有第一L形密封环，所述第一L形密封环的内部插接有柱塞。本实用新型通过设置环形块套设在柱塞上，当柱塞向上运动时，在压力的带动下，第二L形密封环受力发生弹性形变贴紧环形块与柱塞的连接处，环形块受压力向上运动，向上压紧第一L形密封环，使得第一L形密封环发生弹性形变，贴紧泵盖与柱塞之间得到连接处。
