【专利】电磁力驱动泵及其驱动方法(专利号:202010090552.1)

专利号：202010090552.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：上海琼森流体设备有限公司
专利分类号：F04D13/06(20060101)

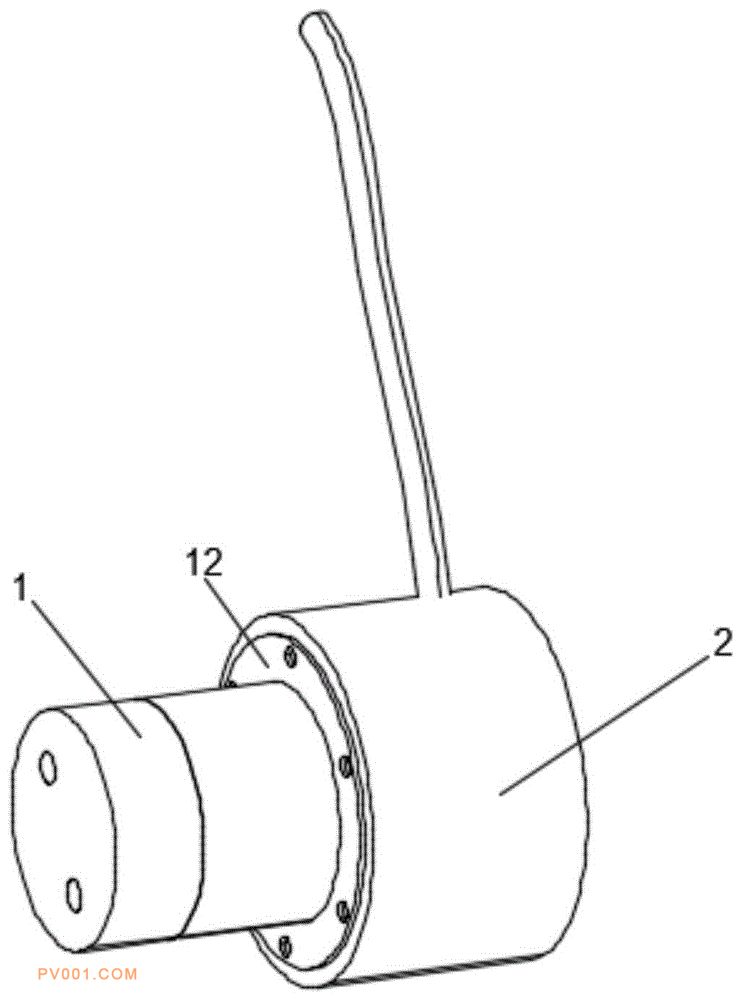

专利摘要：公开（公告）日:2020-05-22摘要:本发明公开了一种电磁力驱动泵及其驱动方法。本发明的电磁力驱动泵包括泵体和与泵体连接的驱动部。在泵体内设置有叶轮转子，在泵体的壳体上设置有介质入口和介质出口。本发明的泵体在靠近驱动部的一端设置有法兰连接缘，在法兰连接缘上沿周向设置有若干法兰孔，泵体与驱动部通过穿过法兰孔的螺栓固定连接。本发明的电磁力驱动泵还包括设置在泵永磁铁和线圈绕组中间的隔离罩，隔离罩与法兰连接缘的内边缘相互卡接。本发明的电磁力驱动泵利用原本设置于泵内的泵永磁铁作为电机的转子，因而无需再单独为电机设置永磁铁转子，由此减少了泵内永磁铁的使用，使得本发明的电磁力驱动泵的结构简单、体积小，且节约了成本。
