【专利】微型泵(专利号:201921124547.7)

专利号：201921124547.7
专利状态：有权
专利类型：[实用新型]
专利申请人：研能科技股份有限公司
专利分类号：F04B43/04(20060101)

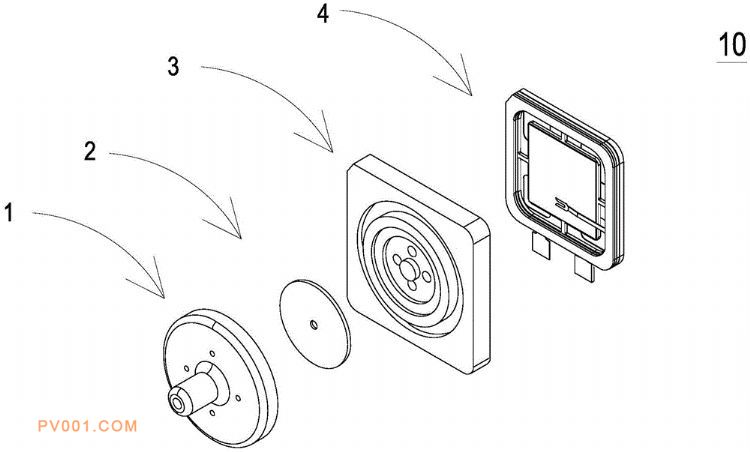

专利摘要：公开（公告）日:2020-05-22摘要:一种微型泵，包含一集流板、一阀片、一出流板以及一泵核心模块。集流板包含一内凹槽、一凸部，设置于内凹槽的中心处、至少一集流孔，设置于内凹槽内以及凸部之外缘。阀片包含一阀孔，设置于阀片的中心处。集流板的凸部抵顶阀孔。阀片与集流板之间形成一集流腔室。出流板具有一环状型态，包含一出流通道。阀片的阀孔与出流通道相连通。泵核心模块汲取流体进入泵核心模块后，通过至少一集流孔流入集流腔室，接着推开阀片后通过阀孔进入出流板的出流通道，以完成流体的传输。
