【专利】一种齿轮泵安装支架(专利号:201920824656.3)

专利号：201920824656.3
专利状态：有权
专利类型：[实用新型]
专利申请人：四川省佳信石化有限公司
专利分类号：F04C15/00(20060101)

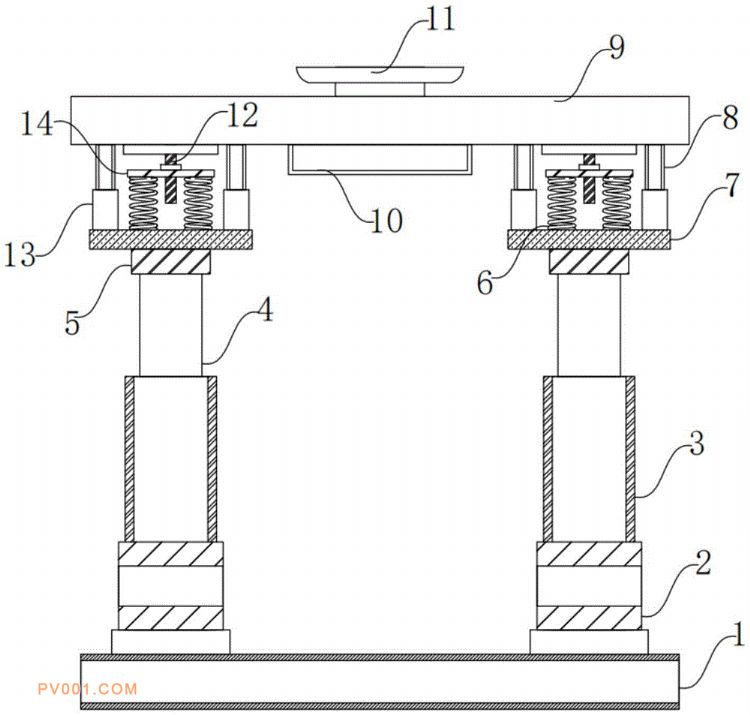

专利摘要：公开（公告）日:2020-05-22摘要:本实用新型公开了一种齿轮泵安装支架，包括固定座，所述固定座的上端四侧嵌接安设有氮气弹簧，所述氮气弹簧的上端通过法兰盘对接有连管，所述连管的上端套接有支撑柱，所述支撑柱的上端通过连接座与支撑板螺接固定，所述支撑板的上端两侧焊接有第一套筒，该实用新型可以依据相应的需要对泵体的方向进行调整，工作台底侧的第一弹簧配合固定座上的氮气弹簧，能起到良好的减震缓冲效果，为齿轮泵的运行提供保护，并且支撑柱以及底端的连管、固定座、氮气弹簧均可进行拆卸，能够适应多种场合需要，通过转动螺柱上的螺母即可对相应的减震缓冲效果进行调整,灵活方便，结构设计紧密合理，具有很强的实用性，适合推广。
