【专利】一种不锈钢磁力泵(专利号:201921508543.9)

专利号：201921508543.9
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江永久泵业有限公司
专利分类号：F04D13/06(20060101)

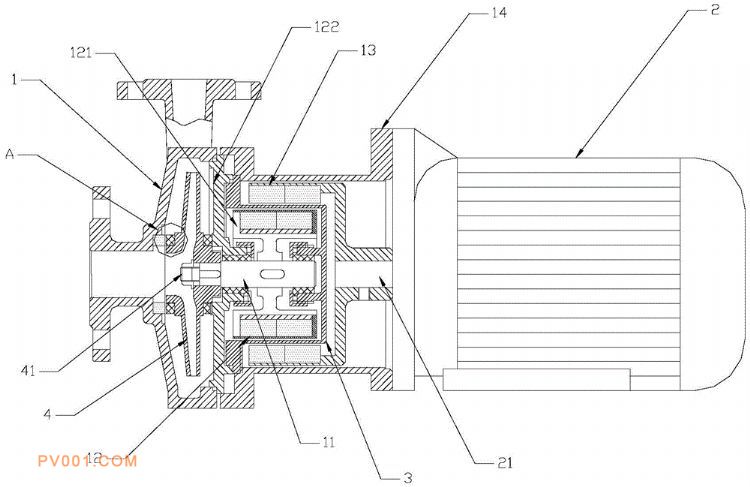

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型公开了一种不锈钢磁力泵，包括泵体和电机，所述电机一侧设置有联轴器，所述泵体包括泵轴、内磁转子和外磁转子，所述外磁转子与内磁转子同心设置且内磁转子在外磁转子的磁力驱动下转动，所述内磁转子一侧凸出于外磁转子，所述内磁转子凸出于外磁转子一侧设置有密封套，所述内磁转子凸出于外磁转子一端与泵体设置有隔板，所述隔板通过螺栓与泵体固定连接，所述外磁转子内圈与内磁转子外圈之间设置有隔离套，隔离套开口的法兰端面上设有螺孔，并通过螺孔固定在隔板上，所述泵轴一端通过叶轮螺母连接有叶轮，所述叶轮和泵轴的连接处设置有密封圈，所述内磁转子凸出于外磁转子一端与泵体设置有隔板，所述隔板通过螺栓与泵体固定连接。
