【专利】一种水冷却热水泵泵盖(专利号:201921329864.2)

专利号：201921329864.2
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏永一泵业科技集团有限公司
专利分类号：F04B53/16(20060101)

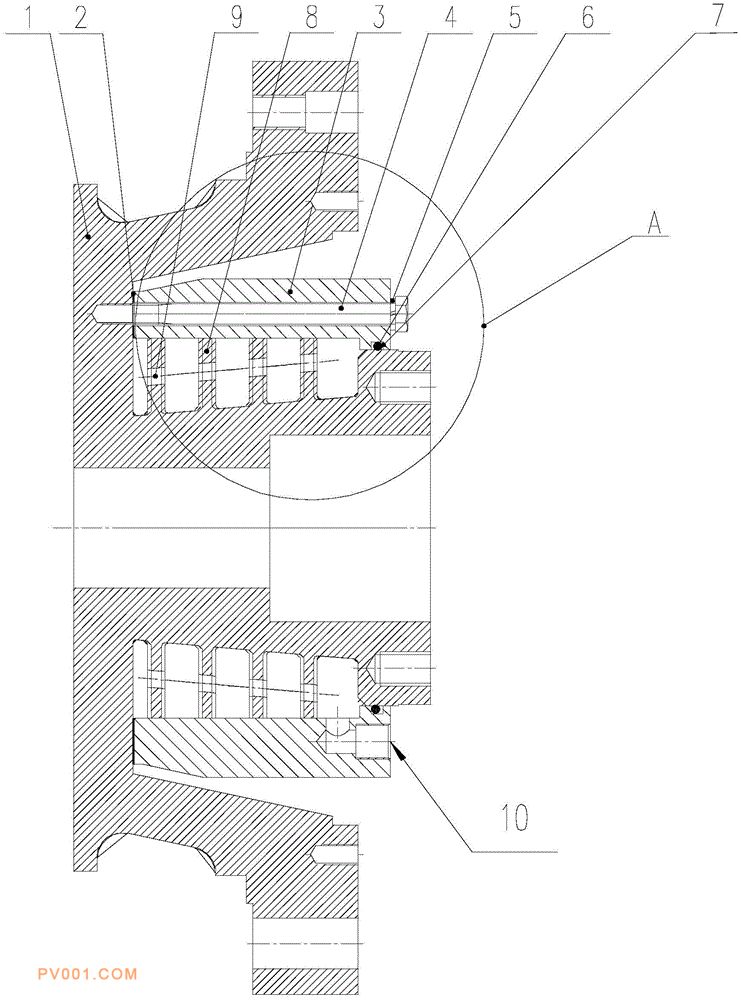

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型属于高温泵冷却技术领域，具体涉及一种水冷却热水泵泵盖。包括泵盖和密封腔，密封腔紧密套设在泵盖上，泵盖和密封腔之间设置有环形水道，密封腔上还开设有进水口和出水口，进水口和出水口连通环形水道。用于在热水泵输送高温介质时对机封的冷却效果不明显的问题。本实用新型通过设置环形水道及设置在环形水道内的环形隔圈和设置在环形隔圈上的通孔，增大接触面积提高散热效果，保证热介质的热量在传递到机封之前，将大部分的热量吸收通过水循环散发出去，减少对机封的影响，提高机封寿命。
