【专利】一种多层径向大流量高压多柱塞油泵装置(专利号:201921256854.0)

专利号：201921256854.0
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江工业大学
专利分类号：F04B1/047(20200101)

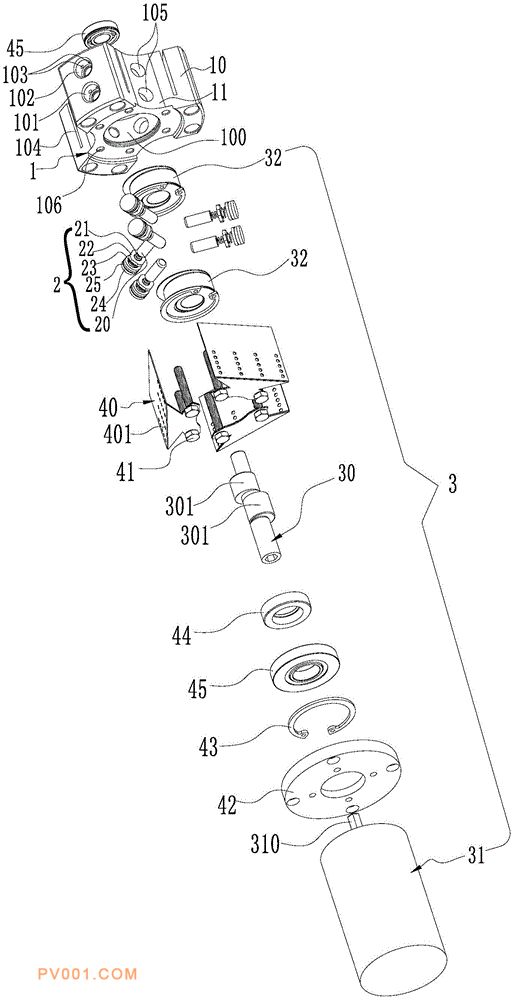

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型涉及柱塞泵技术领域，公开一种多层径向大流量高压多柱塞油泵装置，包括有：具有安装腔的泵体，泵体的外壁上开设有多个均与安装腔连通的第一安装孔、第二安装孔；第一安装孔和第二安装孔分层排布在泵体的高度方向上；泵体上还开设有进液口和出液口，进液口与安装腔连通，出液口与第一安装孔、第二安装孔均连通；多个柱塞组件，第一安装孔和第二安装孔中均设置有柱塞组件；柱塞组件包括有用于泵送液体的柱塞，柱塞具有伸向安装腔的自由端；驱动组件，包括偏心轴和电机；偏心轴穿设在安装腔中，且偏心轴可驱使柱塞做往复运动，以泵送液体。本实用新型优点为，本油泵装置的进油迅速，小扭矩输出大流量、高压力的压力油，且能耗低、效率高。
