【专利】一种立式强自吸泵(专利号:201921621601.9)

专利号：201921621601.9
专利状态：有权
专利类型：[实用新型]
专利申请人：靖江市凯鑫机械制造有限公司
专利分类号：F04D9/02(20060101)

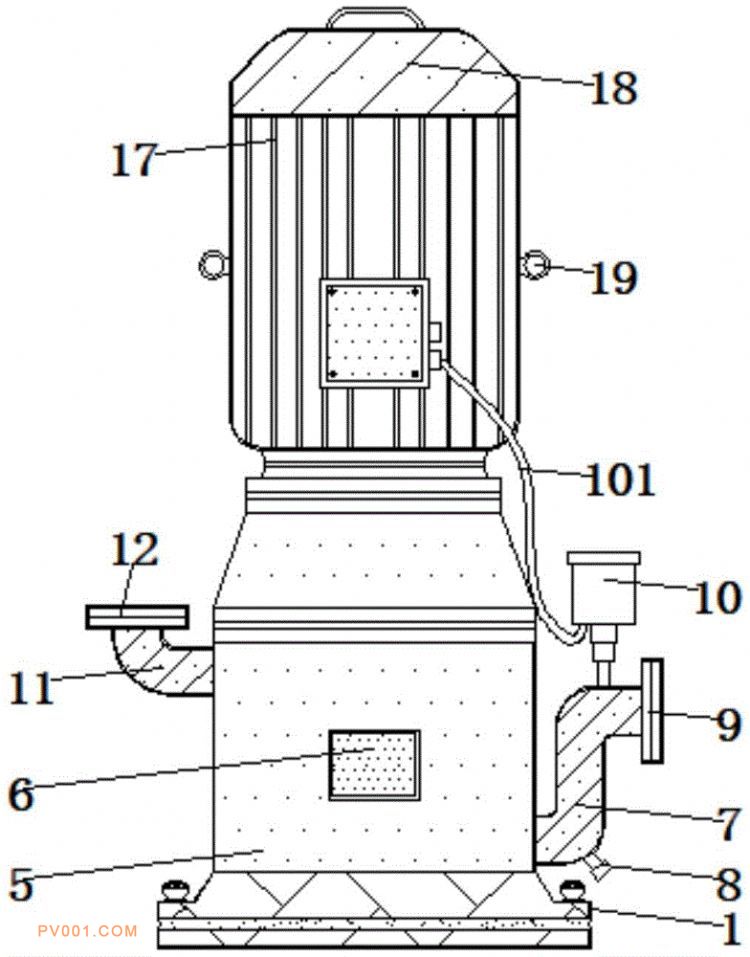

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型涉及自吸泵技术领域，尤其为一种立式强自吸泵，包括底座，所述底座的底部固定设有底板，所述底板的顶部固定设有多层减震垫，所述减震垫的顶层表面通过螺栓连接有顶板，所述底座的顶部固定设有泵体，所述泵体的正面外壁通过螺丝连接有铭牌，所述泵体的右侧外壁底端固定设有进管，所述进管的右侧外壁底端固定开设有放液口，所述进管远离泵体的一端端口固定安装有第一法兰，所述进管靠近第一法兰的左侧顶壁固定设有电磁阀，所述泵体的左侧外壁固定设有出管，所述出管的左上侧端口固定设有第二法兰，所述泵体的内部中间固定设有轴体，整体结构设计简单合理，由结构改进提高了本立式强自吸泵的减震效果，具有一定的使用价值和推广价值。
