【专利】一种具有多重压缩效果的隔膜泵(专利号:201921450861.4)

专利号：201921450861.4
专利状态：有权
专利类型：[实用新型]
专利申请人：深圳市博威克斯科技有限公司
专利分类号：F04B43/02(20060101)

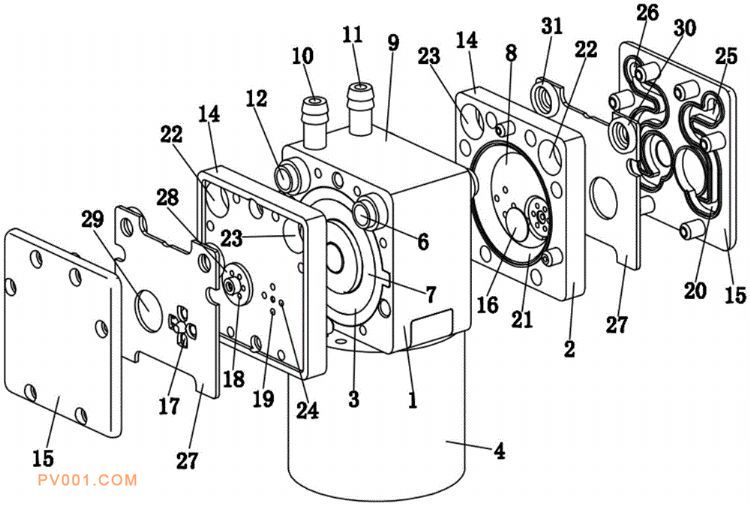

专利摘要：公开（公告）日:2020-05-12摘要:一种具有多重压缩效果的隔膜泵，它涉及隔膜泵技术领域。它包括：主壳、端盖、隔膜件、进料嘴、出料嘴、进料通道、出料通道以及驱动组件，端盖与主壳装配并用于与隔膜件形成密闭且容积可变的隔膜腔；隔膜腔设置有多个，且主壳、端盖、隔膜件均对应设置有多个；主壳上设置有多个压缩通道，其中与进料通道连通的为首压腔；当隔膜泵用于压缩气体或液体时，气体或液体通过进料嘴进入和进料通道进入首压腔内，并在首压腔内进行首次压缩后，通过压缩通道进入至与首压腔单向导通的隔膜腔内进行后续压缩，最后经出料通道和出料嘴排出。采用上述技术方案的隔膜泵具有容积变化效果明显，压缩比高，流量控制精准，噪音小、使用寿命长，密封效果好的优势。
