【专利】离心泵气缚气蚀装置(专利号:201921540497.0)

专利号：201921540497.0
专利状态：有权
专利类型：[实用新型]
专利申请人：河南宁烁仪器设备有限公司
专利分类号：F04D15/00(20060101)

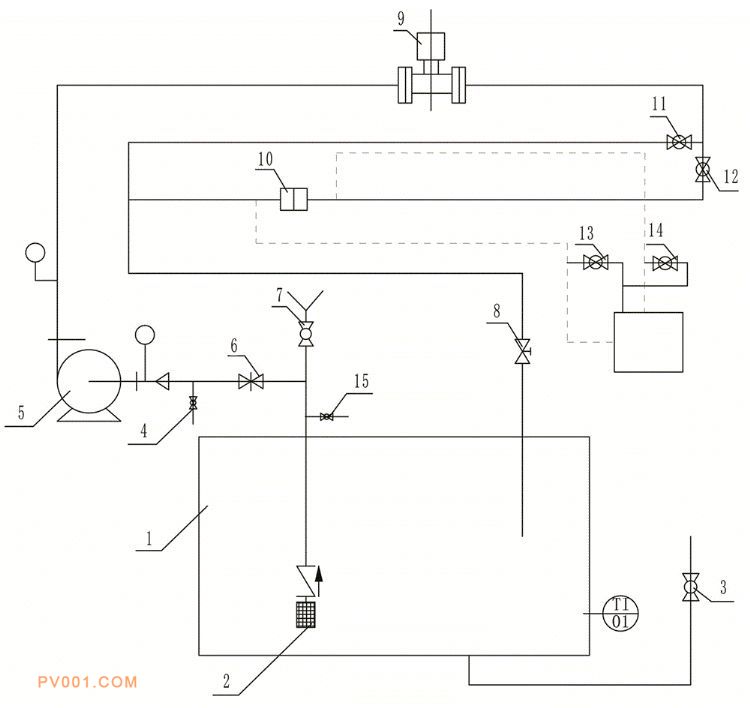

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型提供一种离心泵气缚气蚀装置，包括水箱、离心泵、灌泵阀、涡轮流量计、孔板流量计、管路流量调节阀；所述离心泵由通明聚乙烯材料制备而成；所述离心泵的进水口连通所述水箱和所述灌泵阀；所述离心泵的出水口连通涡轮流量计，所述涡轮流量计的出水口连通所述孔板流量计，所述孔板流量计的出水口通过所述管路流量调节阀连通所述水箱；所述涡轮流量计和所述孔板流量计之间设置有涡轮流量计管路切换阀；所述孔板流量计的进水口上设置有差压上游排气阀门；所述孔板流量计的出水口上设置有差压下游排气阀。该装置在满足工艺要求、质量要求的前提下使实验流程更直观化，能最大化的模拟实际生产中的工艺流程，有利于阐述实验原理。
