【专利】一种中压输液泵(专利号:201921519625.3)

专利号：201921519625.3
专利状态：有权
专利类型：[实用新型]
专利申请人：中山川崎机械科技有限公司
专利分类号：F04B9/04(20060101)

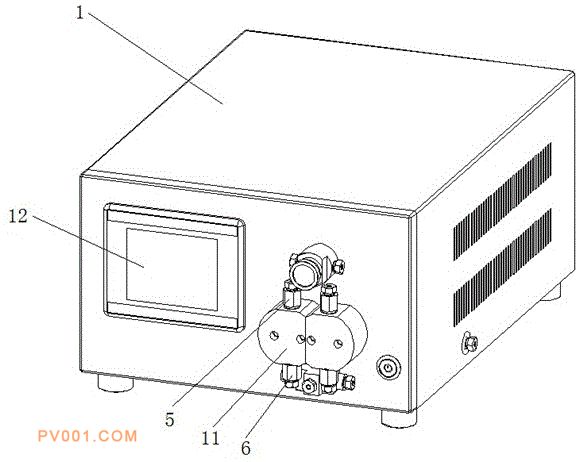

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型涉及一种中压输液泵，包括外壳、步进驱动机构、凸轮、柱塞泵、输入单向阀、输出单向阀，外壳内部安装步进驱动机构，步进驱动机构驱动凸轮转动，凸轮与柱塞泵的柱塞轴相接触，柱塞泵的内部安装驱动柱塞轴复位的弹簧，输入单向阀、输出单向阀连通柱塞泵，外部液体经输入单向阀流入柱塞泵内，步进驱动机构驱动凸轮转动，凸轮顶着柱塞轴移动造成柱塞泵内容积变化来实现吸液与压液实现增压驱动液体经输出单向阀输出到外部，结构简单设计合理，体积小巧、占场地面积小，步进驱动精度高，输液连续，实用性强。
