【专利】一种摩托车发动机上的水泵结构(专利号:201921448396.0)

专利号：201921448396.0
专利状态：有权
专利类型：[实用新型]
专利申请人：武义维森克动力科技有限公司
专利分类号：F01P5/12(20060101)

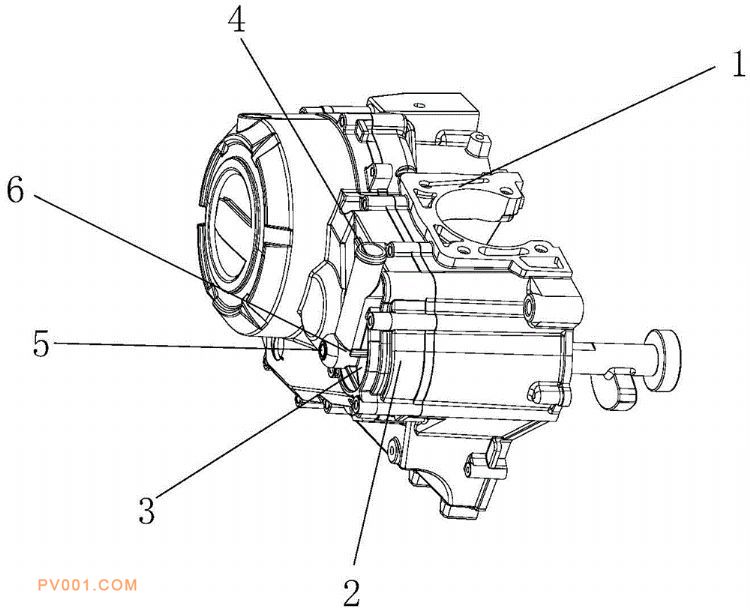

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型提供了一种摩托车发动机上的水泵结构，属于发动机技术领域，它包括发动机侧盖和水泵盖，水泵盖连接在发动机侧盖外表面上，水泵盖包括水泵侧盖和水泵中盖，水泵侧盖和水泵中盖之间形成水泵腔，设有水泵轴穿过水泵中盖和发动机侧盖，设有水泵叶轮套在水泵轴的其中一端，水泵叶轮处于水泵腔内，水泵轴另一端与平衡轴连接，整根平衡轴为实心体，直接在平衡轴的径向面上开设连接槽，水泵轴端部设有一体成型的多边形的凸块，水泵轴上的凸块插入到平衡轴上的连接槽中并过盈配合。本实用新型平衡轴与水泵轴连接部件少，装配简单，连接关系简单，平衡轴驱动水泵轴时同轴度好，转动时不会抖动。
