【专利】一种平衡柱塞径向力的机油泵限压阀(专利号:201921540796.4)

专利号：201921540796.4
专利状态：有权
专利类型：[实用新型]
专利申请人：湖南机油泵股份有限公司
专利分类号：F16K17/18(20060101)

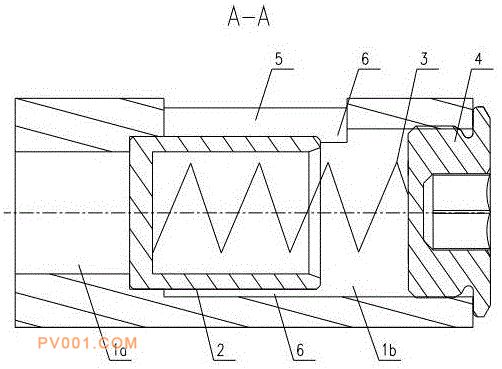

专利摘要：公开（公告）日:2020-05-12摘要:一种平衡柱塞径向力的机油泵限压阀，涉及内燃机润滑系统，该平衡柱塞径向力的机油泵限压阀包括阀体，阀体内设有相互连通的控制腔和阀腔，控制腔的内径小于阀腔的内径，阀腔内从左到右依次安装有柱塞、弹簧及螺塞，阀腔的侧壁上开设有泄油口，阀腔的内壁上从右端往左轴向开设有两条对称分布的且长度均小于阀腔的长度的泄油槽，泄油口与其中一条泄油槽连通，阀腔的内壁的右端还环向开设有通油槽，通油槽与控制腔之间的距离大于柱塞在阀腔内可移动的距离。本实用新型的机油泵限压阀可以有效消除柱塞偏磨，还可以加速泄油。
