【专利】定滑轮悬挂式单井多泵平衡负载低功耗举升系统及方法(专利号:201911276324.7)

专利号：201911276324.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：中国石油化工股份有限公司
专利分类号：中国石化江汉油田分公司江汉采油厂

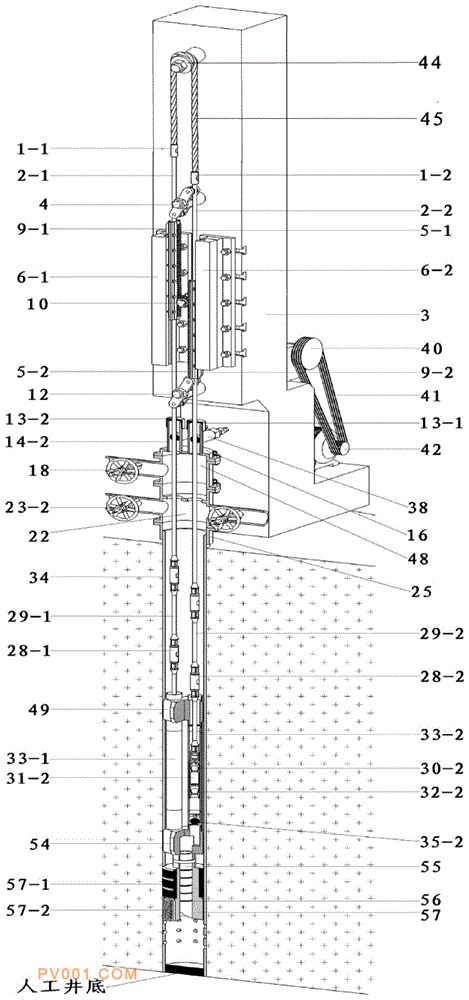

专利摘要：公开（公告）日:2020-05-22摘要:本发明公开了一种定滑轮悬挂式单井多泵平衡负载低功耗举升系统及方法，其特征在于：包括定滑轮悬挂式抽油机、多光杆多悬挂采油井口装置以及平行多泵井下采油管柱；所述平行多泵井下采油管柱的管柱数量分为两组，两组采油管柱上端的光杆伸出井口；定滑轮悬挂式抽油机包括机架和在机架上安设的定滑轮及上下驱动装置，定滑轮两侧的钢丝绳分别与一组采油管柱上端光杆相连，构成“天平式”变载荷柔性平衡配置结构。本发明的平行双泵井下采油杆柱重量相等，两侧抽油杆在悬点处“坐跷跷板”，双光杆悬点静载荷近似对称相等，镜像式双悬挂节能抽油机只需起到“轻微”点动升降作用，使得电机装机功率更小，系统效率更高，真正意义上实现“低碳”举升采油。
