【专利】一种立式螺杆真空泵(专利号:201920949822.2)

专利号：201920949822.2
专利状态：有权
专利类型：[实用新型]
专利申请人：杭州萨莫雷斯科技有限公司
专利分类号：F04C18/16(20060101)

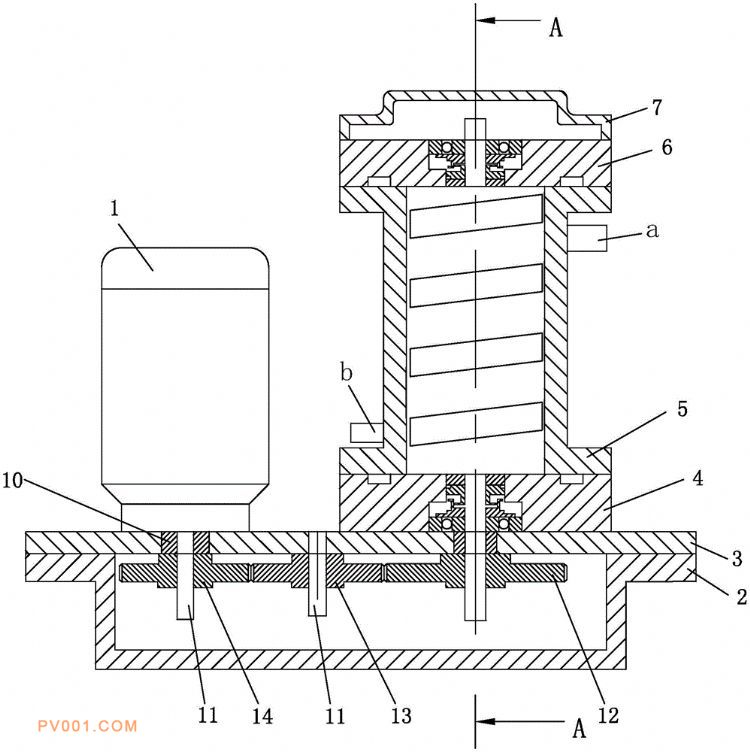

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型涉及一种立式螺杆真空泵，泵壳体和驱动电机均沿竖直方向设置，顶轴承座安装在泵壳体的上端，顶盖盖在顶轴承座上面；左旋螺杆和右旋螺杆沿竖直方向设置且相互啮合地安装在泵壳体的腔体内；左旋螺杆的上端和右旋螺杆的上端均连接在顶轴承座上，左旋螺杆的下端和右旋螺杆的下端均依次穿过底轴承座和底板从而分别与一对外啮合的同步齿轮连接，一对同步齿轮中的主动齿轮与过渡齿轮外啮合，过渡齿轮与电机齿轮外啮合，驱动电机驱动电机齿轮。本申请中两螺杆采用立式的安装方式，当泵壳体内形成真空后，两螺杆会受到环境大气压向上的推力，使得底轴承座内安装的轴承承受的轴向力减小，延长轴承的使用寿命。
