【专利】一种带有泵排的排水系统(专利号:201921082344.6)

专利号：201921082344.6
专利状态：有权
专利类型：[实用新型]
专利申请人：曾平阳
专利分类号：E04D13/04(20060101)

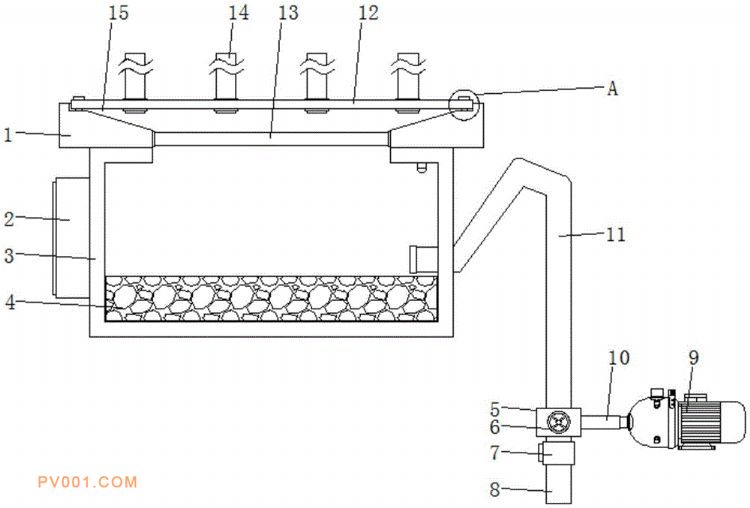

专利摘要：公开（公告）日:2020-05-12摘要:本实用新型公开了一种带有泵排的排水系统，包括蓄水箱、连接座和水泵，所述蓄水箱的一侧固定有控制箱，所述蓄水箱的上端面开口处固定有顶盖，所述顶盖的上端面中间处开设有凹槽，所述凹槽内通过螺栓固定有连接板，所述连接板上阵列分布有进水管，且进水管贯穿连接板连接走水槽，所述凹槽的内部底端开设有走水槽，所述走水槽内固定有消音棉，所述蓄水箱背离控制箱的一侧贯穿安装有虹吸管，所述连接座安装在虹吸管背离蓄水箱的一端，所述连接座上转动安装有阀门，所述连接座的下端连接有排水管，且排水管上安装有电磁阀，所述连接座的一侧固定有支管，且支管连接在水泵上。本实用新型具备节省排放时能源消耗和便于切换使用方式的优点。
