【专利】一种可梯级蓄热供热除霜的空气源热泵供暖系统(专利号:202010067342.0)

专利号：202010067342.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：天津大学
专利分类号：F24D11/02(20060101)

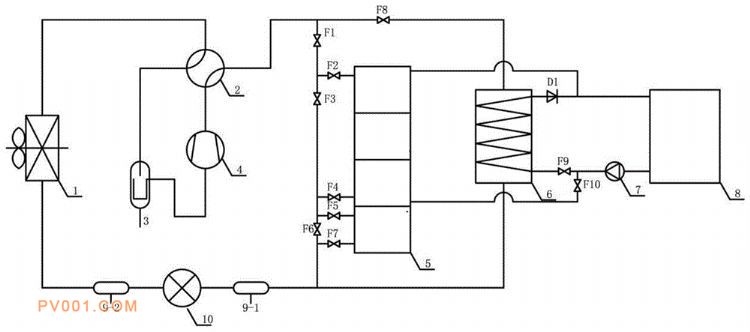

专利摘要：公开（公告）日:2020-05-12摘要:本发明公开了一种可梯级蓄热供热除霜的空气源热泵供暖系统，包括制冷剂回路和供暖热水回路。其中，制冷剂回路包括蒸发器、四通换向阀气液分离器、压缩机、梯级相变储热装置、冷凝器、过滤器、膨胀阀。供暖热水回路包括，梯级相变储热装置、冷凝器、热水循环泵，供暖末端设备。与现有技术相比，本发明所提出的空气源热泵供暖系统，可实现所蓄存的热量直接用于供暖，大幅减少中间环节，提升系统的能源利用效率。该系统还可根据工作条件，实现六种运行模式调节，最大化经济和节能效益。本发明所提出的梯级相变储热装置，可划分为用于供暖的中低温储热单元和的可用于热泵除霜的低温储热单元，进而实现热量的梯级利用。
